信息摘要:
在线测径仪可以用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。透明物和非透明物体均能准确测量,使用领域更广,可...

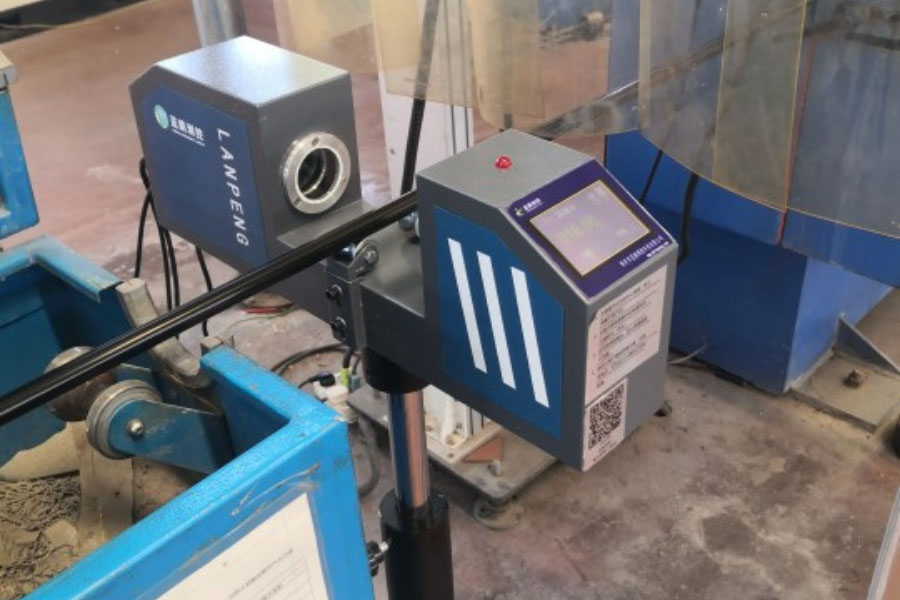

在线测径仪可以用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。透明物和非透明物体均能准确测量,使用领域更广,可根据产线定制测径仪,让其能适应各种工况。
在线测径仪作为光电检测设备,设置有自动补偿功能,即使视玻与测量区域内有少量灰尘,系统也能自动补偿信号使测量保持准确性,让其能更好的检测,同时减少维护周期。测径仪既具有基本的测量功能,又具备控制功能、超差报警功能、联机通讯功能、远端显示功能。
在线测径仪是通过光电遮挡原理来分析外径尺寸的仪器,采用小孔成像法与遮挡法测量,测试过程不受温度变化、介质黏度,试样密度等诸多因素的影响,自动化程度较高、操作方便、测量结果准确、可靠、可在线实时检测。
为了更好的实现自动化的检测,单向测径仪增加了PID调节功能及超差报警功能。
超差报警采用声光报警系统及显示屏显示报警系统,从而能够保证实时了解棒线材的生产状态。
单路测径仪具有自动控制功能,通过控制牵引机或挤出机进行控制轧材的外径尺寸,下面以挤出机控制为例简单说明。单路测径仪将测量所得数值送入到控制显示电路,以数字形式显示测量数值。同时根据偏差值按照测径仪—挤出机数字PID控制模块实现对挤出机进行控制。
挤出机需要的是位置信号,因此,测径仪—挤出机数字PID控制模块采用位置式PID控制算法,其基本工作原理是:程序按照用户设定的时间间隔从测径仪采集直径数值,与设定值作比较,得到偏差值,再根据PID控制程序运算得到电压控制量,并将电压控制量叠加到挤出机电机的直流驱动器电压之上,起到对直径的调整作用。
线缆测径仪是高精度的检测设备,已经被应用于各种线缆电缆厂,受到了广大用户的青睐,市场前景一片大好。
