这些类型的在线测宽仪你见过吗?

发布日期:2022-11-11 17:10
信息摘要:
在线测宽仪 是对板材进行宽度尺寸在线检测的设备,非接触式的测宽仪更是能适应各种材质的检测,在线测宽仪也有很多种类,下面介绍五种板材宽度检测设备。 双测头测宽仪 双测头...

在线测宽仪是对板材进行宽度尺寸在线检测的设备,非接触式的测宽仪更是能适应各种材质的检测,在线测宽仪也有很多种类,下面介绍五种板材宽度检测设备。

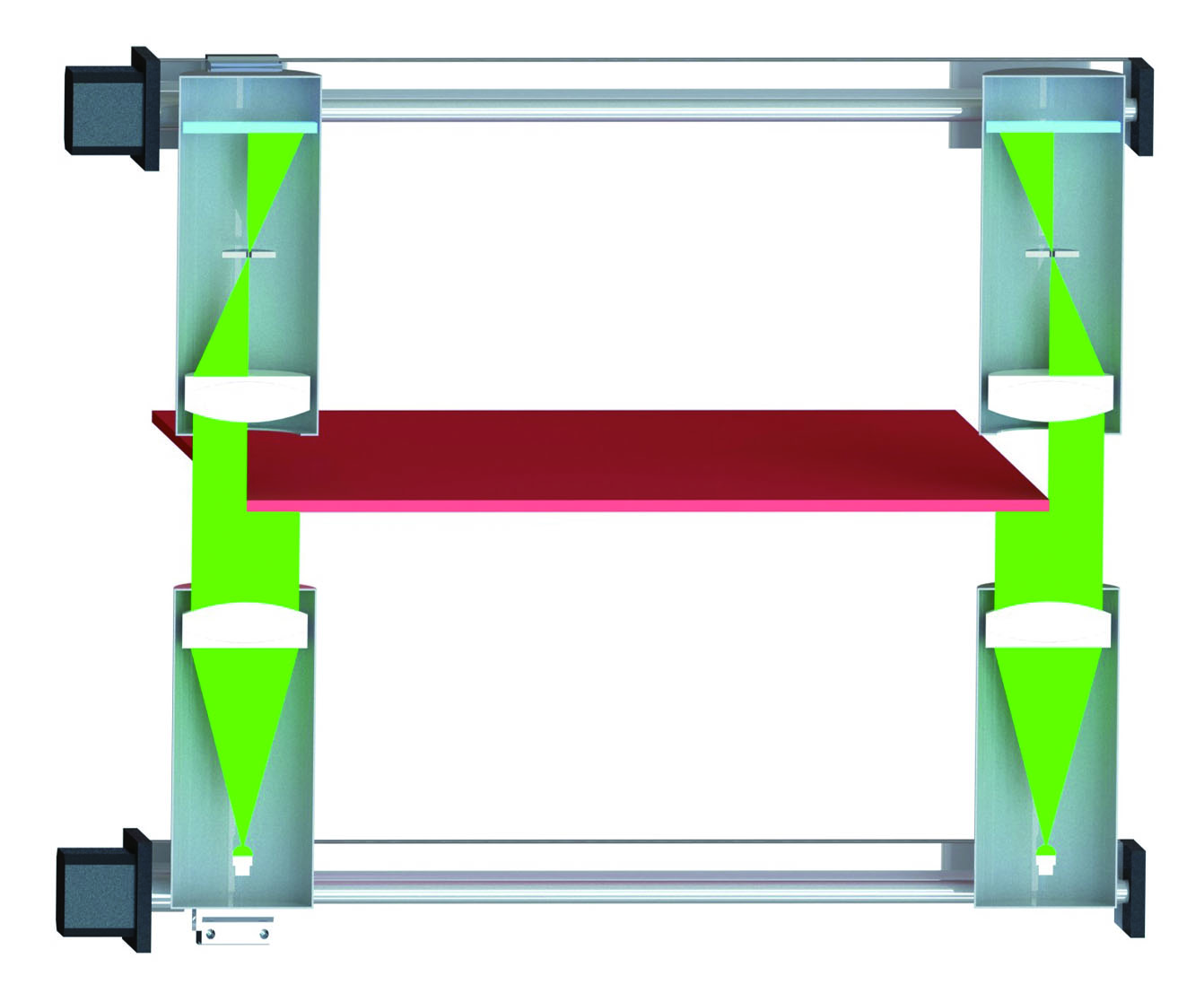

双测头测宽仪

双测头测宽仪有两种形式,当被测物的宽度范围较小时采用固定式双测头,当被测物的宽度范围较大时采用测量范围可调双测头。总的来说,其测量方式是两组测头分别位于被测板材边缘位置测量边缘尺寸,测量尺寸与测头间距相加即为被测板材宽度值。根据板材宽度大小,选择不同类型固定式双测头测宽仪亦或是范围可调双测头测宽仪。


优势:测量范围大,检测精度高。

缺点:被测板材左右晃动不能特别剧烈,超出单边测头的测量范围无法检测。

广角测头测量

测头竖直布置,利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。具有单测头与双测头之分,光电测头照射光源类似手电筒,距离被测物越远,视野越大。


优势:测量视野大,可用于左右晃动剧烈的板材使用。

缺点:测量精度较低。

双测头叠加广角测头

简单来说,以上两组测头同时使用,双测头分别独立设置在套滑台模组上,且每个测头处增设广角测头,通过广角测头监测的板材边缘位置调整宽度测头的位置。


优势:结合了上两种测头的检测优势,既能对左右剧烈晃动的板材测量,又保证了测量精度。

缺点:价格相对较高。

机器视觉法

采用工业相机测量板材宽度。补光的线性激光垂直设置,工业相机倾斜设置,用于测量板面呈水平状态通过的板材宽度。


优势:除可对各种板材检测外,尤其适用复合板,可对复合板不同层次进行检测(无遮挡),同时可通过对两个板材尺寸的对比即可得到复合板的对称度。

缺点:需要额外补光。当被测物上下波动较大时,需增设激光位移传感器跟踪被测物的位置已修正物距。

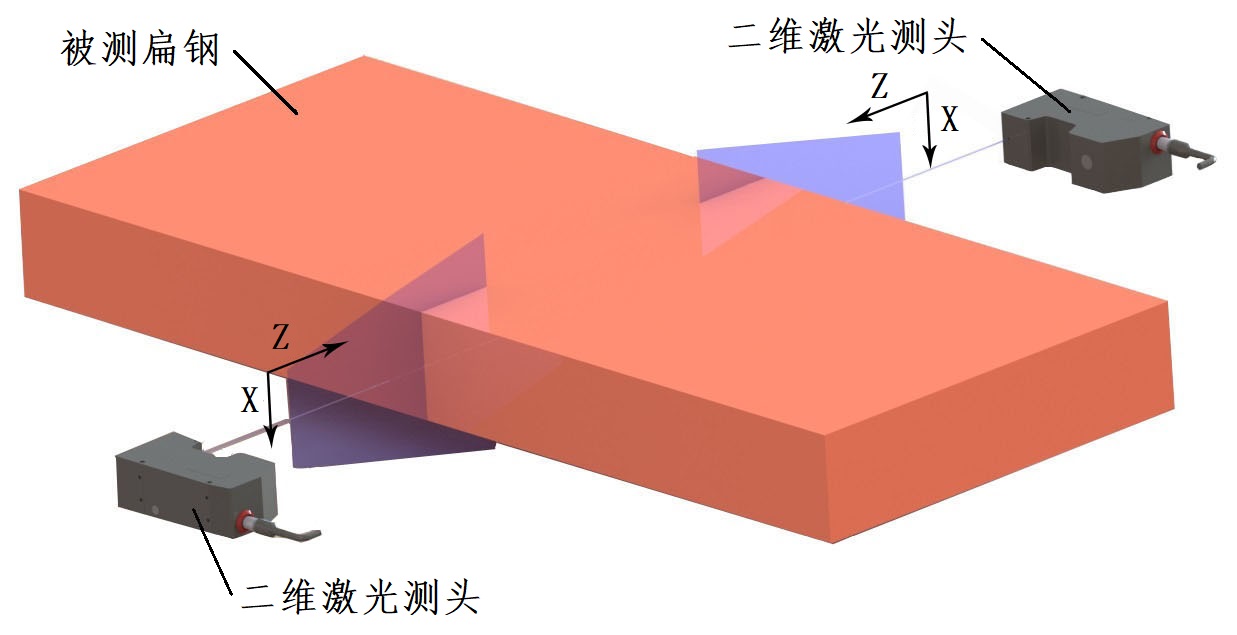

激光测量法

激光测宽测厚仪的位移传感器固定设置在被测板材的上、下方,测量板材中间点的厚度。两侧的二维激光测量传感器利用传感器的Z轴数据测量板材宽度,并利用传感器的X轴数据测量板材的边缘厚度,还可以测量不规则板材边缘的C值。


优势:测量不规则板材边缘的C值,为板材的优化剪切提供数据依据。


以上就是常用的五种类型的在线测宽仪,用于各种板材类产品的宽度检测。
