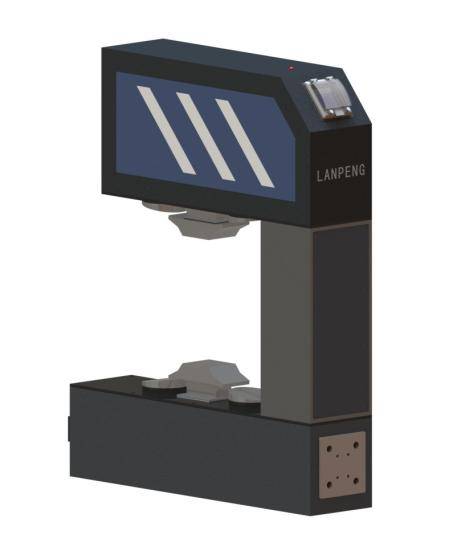

1、产品简介：

设备采用双测头测宽原理对板材的宽度进行测量，测头竖直布置，可测量板面呈水平状态下通过的板材宽度。测宽仪的双测头有两种形式，当被测物的宽度范围较小时采用固定式双测头；当被测物的宽度范围较大时采用测量范围可调双测头。测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等，可增配嵌入式智能模块。

设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的在线宽度检测。

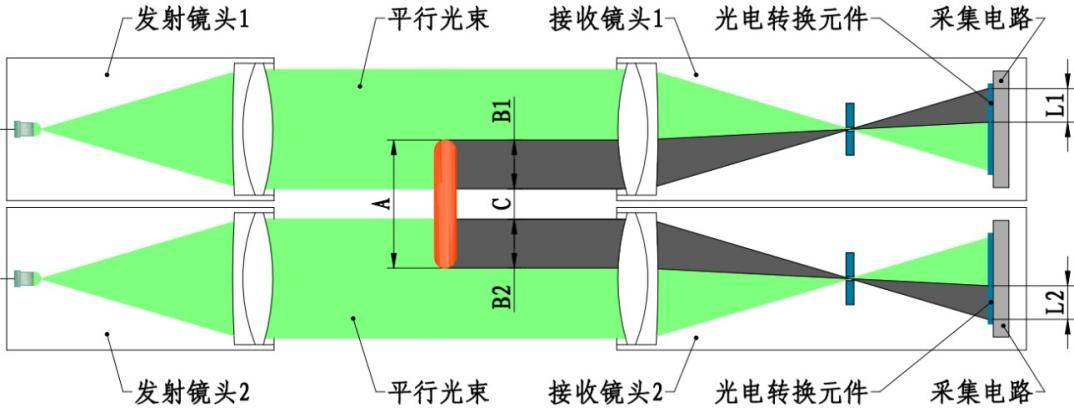

2、测量原理：

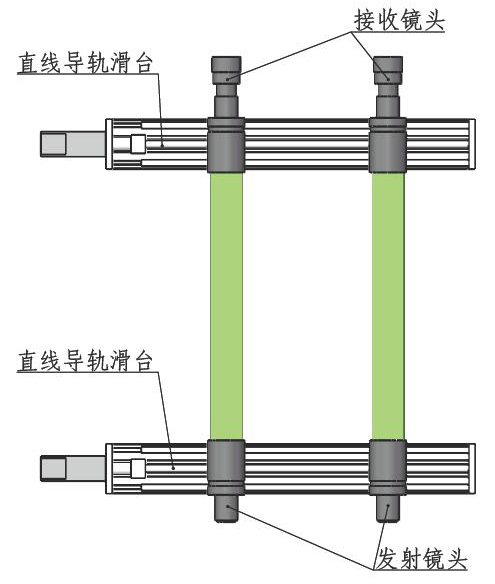

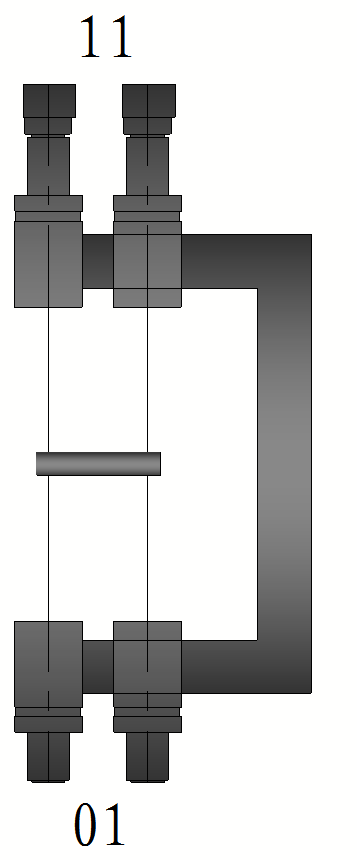

3、测头的布置形式

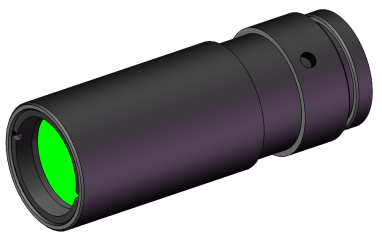

4、测头

蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好

每组测头由一个发射端和一个接收端组成

采用高亮度LED光源，最高亮度可达3000mcd

测量频率500HZ（可选2000HZ）

正常使用寿命在80000小时以上

5、机械结构

全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。

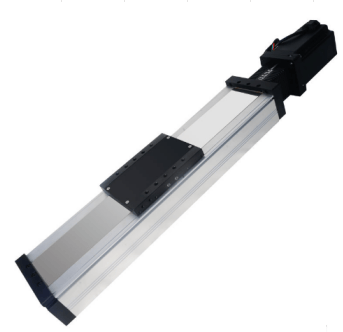

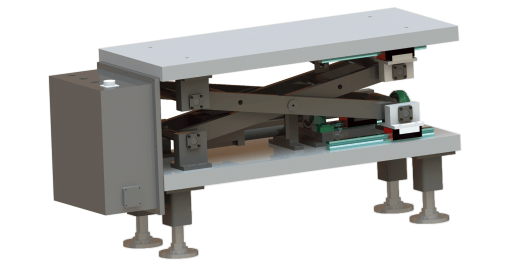

6、测头移动单元

搭配高精度滑台，重复定位精度0.01mm，可自动精确调节测头量程，满足尺寸范围较大被测物的测量。

7、拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

8、支撑/底座

根据现场安装情况适配底座，底座配备高度调节功能，方便现场落位。

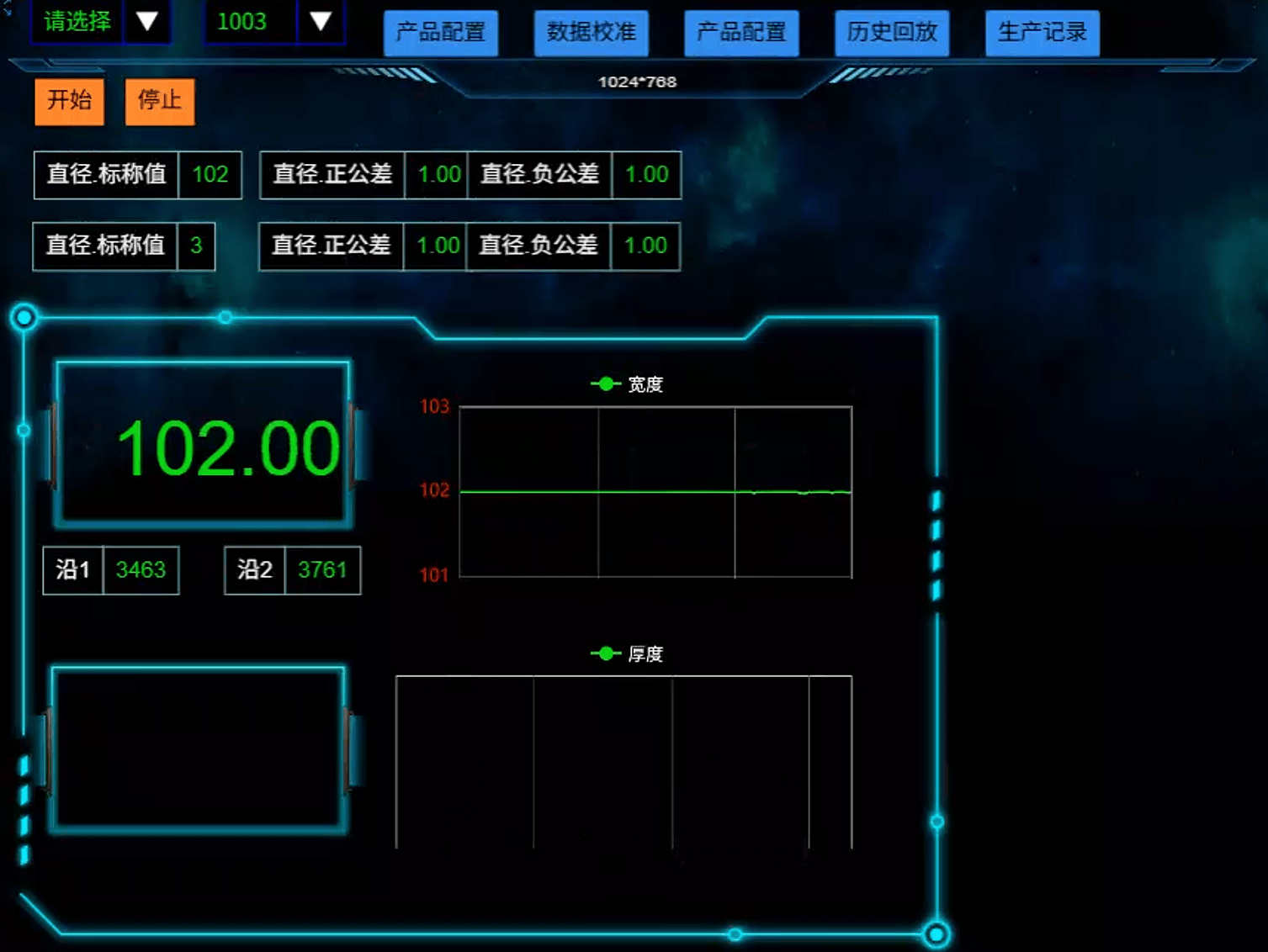

9、测量界面/功能(介绍测量仪自带小屏幕/大屏显示/软件界面)

采用工控机计算，配备蓝鹏新一代测量软件，操作简单，测量数据一目了然

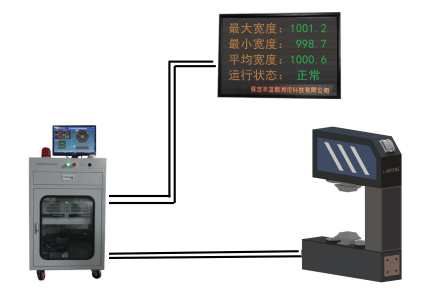

10、设备整套示意图

11、适用范围

设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的宽度方向平行于地面的在线宽度检测。

12、功能描述：

1）显示内容

控制柜电脑显示：宽度标准值、正负公差、实时宽度值、宽度偏差值及测量曲线图；

LED大屏显示：实时宽度测量值；

2）软件功能

产品参数设置：可设置产品规格、正负公差等参数；

系统参数设置：可设置故障通道、通信端口、系统的校零等；

数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于1年；可查询某一时刻的尺寸，时间精确到秒。

测量结果的声光报警：可设置报警的阈值，测量值超差时声光报警；

修正功能：误差过大时，放入标准棒后校准可恢复精度；

温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。

机器状态监测：实时监测设备状态，异常状态自动报警

可远程进行软件升级

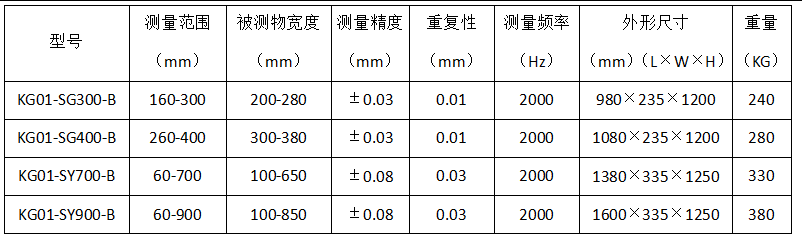

13、技术参数：
