关键字：测径仪优化，测径仪跳动，被测物跳动，抖动消除技术，

要降低被测物跳动对单路测径仪的影响，可通过以下多维度技术方案实现：

一、光学系统优化

(1) 电子快门技术

将测头曝光时间缩短至100微秒（需配合50000mcd以上的高亮度LED光源），可彻底消除被测物抖动产生的虚影现象。例如保定蓝鹏测控的解决方案显示，该技术能使CCD成像误差从±0.12mm降至±0.03mm。

(2) 高频CCD芯片

采用15MHz扫描频率的线阵CCD，结合全数字化信号采集系统，采样频率可达2000Hz，有效捕捉高频跳动（如轧材生产线的30Hz以上振动）。

二、同步控制技术

1. 多级同步系统

实现光源-信号采集单元脉冲同步、多路采集同步、信号采集-通讯传输同步三重同步，消除信号不同步导致的数据混乱。实验数据显示，同步技术可将数据波动率从18%降低至3%。

2. 增量式PID控制

控制周期可调（P/I/D参数独立设置），支持正向/反向控制模式，能动态补偿跳动误差。例如某金属轧制线应用案例显示，该系统可将动态误差控制在±0.01mm内。

三、机械结构强化

1) 抗振安装设计

采用碳钢支架+调高丝杠的刚性结构（刚性提升40%），安装位置需避开高频振动源（如距电机≥2m）。对于极端工况，可加装空气轴承稳定器（控制精度±0.5μm）。

2) 导轨限位装置

在测量区域两侧设置机械限位，保留5mm安全余量，防止被测物完全跳出视场（标准单路测径仪Z轴动态范围仅1mm）。

四、智能算法补偿

(1) 动态量程调整

当连续3次检测超限时，系统自动扩展量程5%（需硬件支持），适用于低频大振幅跳动（>10mm）。

(2) 5点移动平均滤波

软件算法可降低60%随机误差，特别适用于振幅<1mm的高频跳动（100Hz以上）。

五、特殊工况解决方案

l 高温辐射环境：采用石英管防护罩+远心平行光路设计（如某石英管厂案例，安装位置选在石墨轮边缘，耐受800℃高温）。

l 超高频振动：升级为LPBJ140型双镜筒测径仪，通过L1/L2双路数据交叉验证，圆跳动测量误差<±0.005mm。

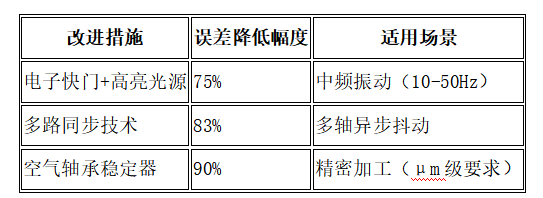

典型效果对比

注：对于振幅超过量程20%的极端工况，建议改用旋转式测径仪（量程可达50mm）或八轴测径仪（全轮廓检测精度±0.01mm）。
