蓝鹏板材测宽测厚组合仪的测量方案主要根据被测板材的规格、材质以及测量环境的实际需求来设计。以下是一个典型的测宽测厚组合仪测量方案：

一、测量原理与方法

1. 测宽原理：

• 光电测量原理：利用CCD成像法或双镜筒光电测头进行宽度测量。通过发射镜头发射光线，接收镜头接收反射光线，根据几何原理计算板材宽度。

• 激光扫描原理：利用激光束在板材表面进行扫描，通过测量激光束的偏转角度或扫描时间来计算板材宽度。

2. 测厚原理：

• 激光测厚原理：利用激光束照射板材表面，通过测量激光束在板材上下表面反射后的时间差或相位差来计算板材厚度。

• 超声波测厚原理：发射超声波脉冲并测量其在板材内部往返的时间，结合已知的声速计算板材厚度。

二、设备组成与配置

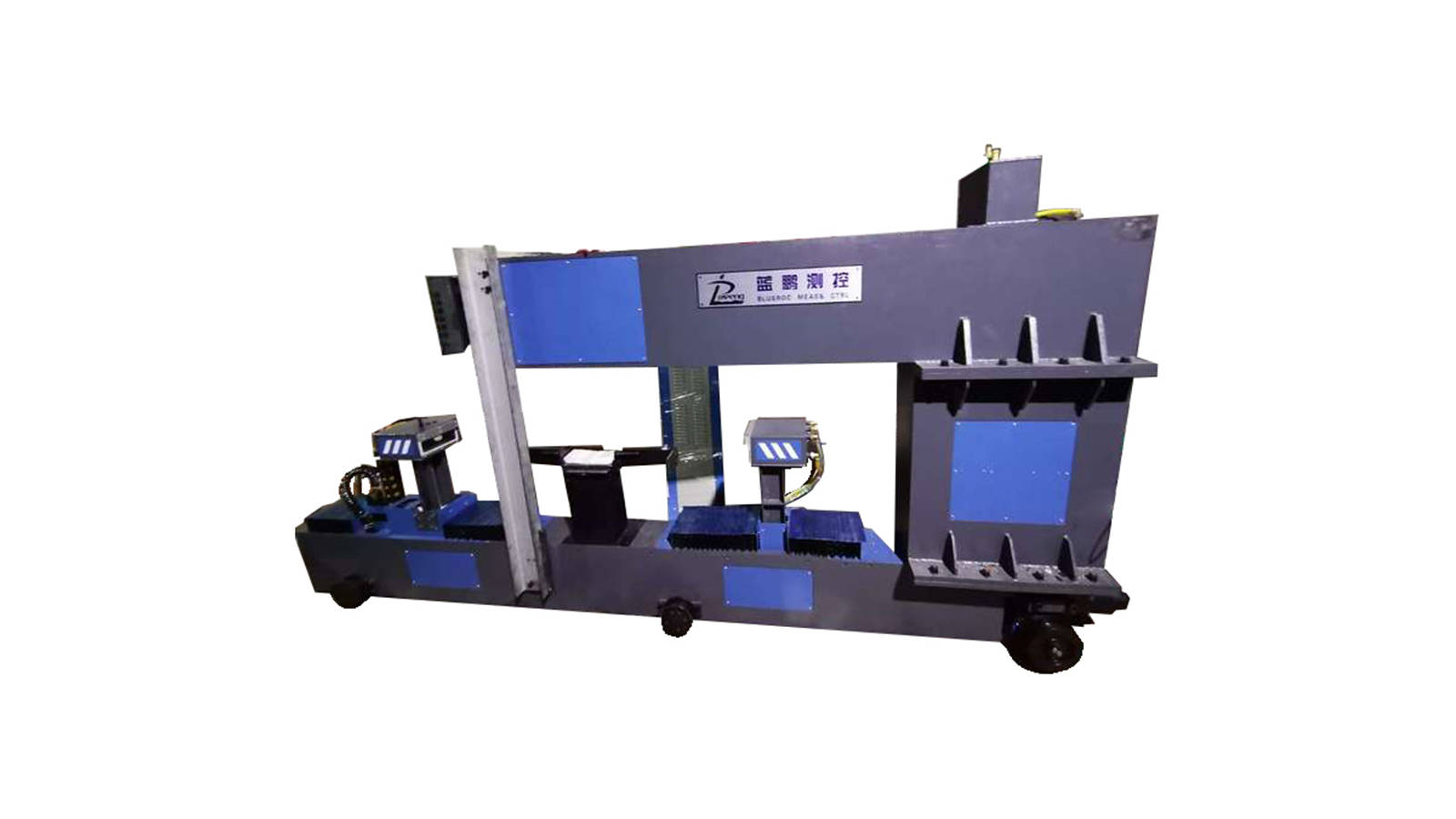

测宽测厚组合仪通常由以下部分组成：

• 测宽单元：包括发射镜头、接收镜头、光源、信号处理电路等。

• 测厚单元：激光测头（或超声波测头）、信号处理电路、放大器、通讯模块等。

• 支撑结构：包括底座、直线导轨、滑台等，用于支撑和移动测头。

• 控制系统：包括工控机、显示器、控制柜等，用于控制测量过程、显示测量结果和进行数据存储。

三、测量步骤与流程

1. 设备校准：在测量前，对测宽测厚组合仪进行校准，确保测量结果的准确性。

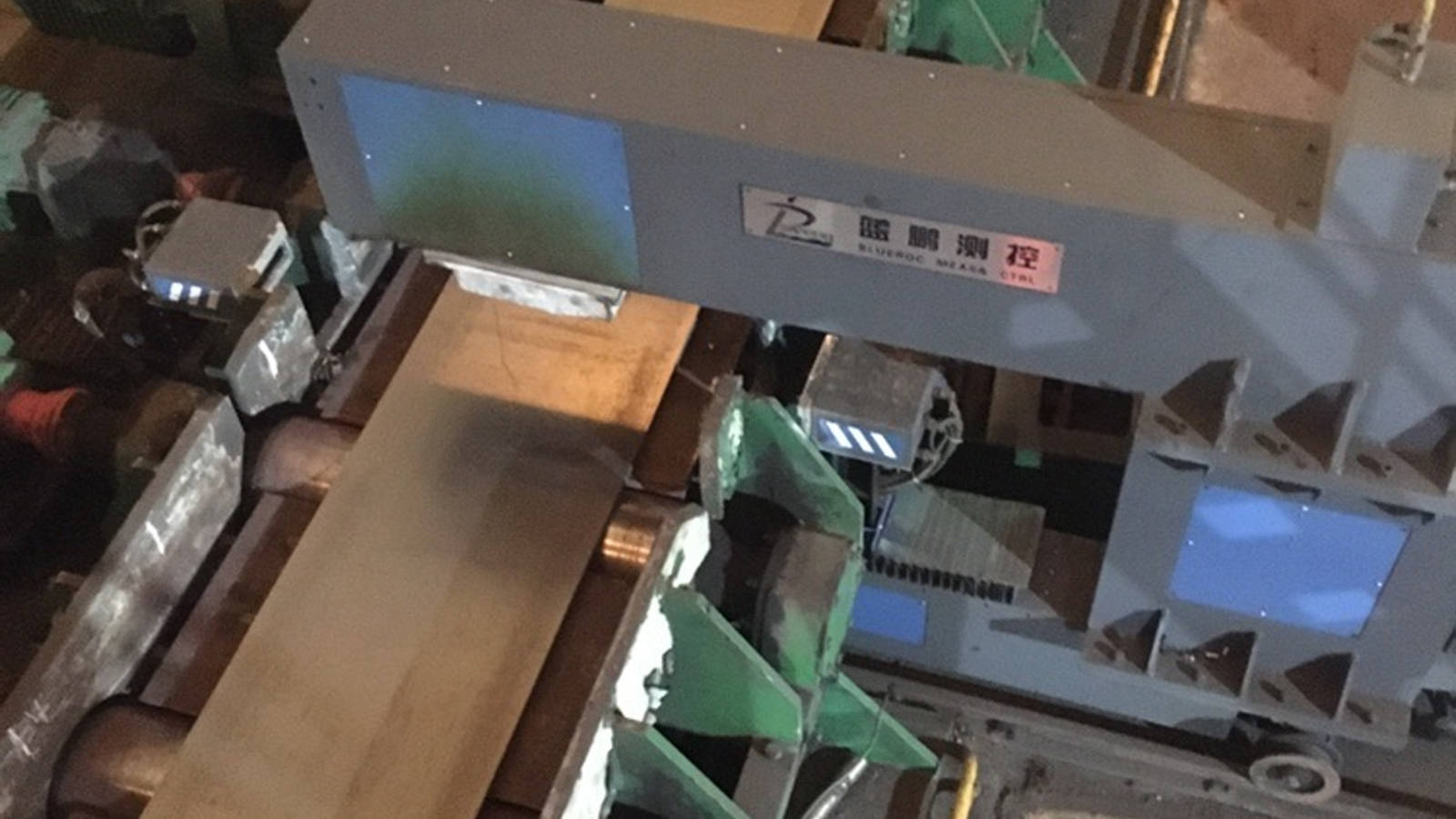

2. 安装与调试：将测宽测厚组合仪安装在测量位置，调整测头与被测板材的相对位置，确保测量精度。

3. 启动测量：启动测量程序，测头开始对被测板材进行宽度和厚度的测量。

4. 数据处理与显示：测量数据经过信号处理后，在显示器上实时显示测量结果，并可根据需要进行数据存储和分析。

四、测量精度与范围

测宽测厚组合仪的测量精度和范围通常根据被测板材的规格和测量需求来确定。例如，对于热轧钢板等较厚板材，可采用激光测厚原理，测量范围可达6-150mm，测量精度可达±0.10mm（静态）或±0.2mm（动态）。对于宽度测量，可根据板材宽度选择适当的测量范围，如300-850mm等。

五、注意事项与维护保养

1. 注意事项：

• 在测量过程中，应确保被测板材表面平整、无油污和杂质，以免影响测量结果。

• 应定期对测宽测厚组合仪进行清洁和维护，保持其良好的工作状态。

2. 维护保养：

• 定期检查测头的清洁度和磨损情况，及时更换磨损严重的测头。

• 定期对测量系统进行校准和验证，确保测量结果的准确性。

• 保持测量环境的稳定，避免温度变化、振动等因素对测量结果的影响。

综上所述，测宽测厚组合仪的测量方案应根据被测板材的规格、材质以及测量环境的实际需求来设计。通过合理的设备配置、精确的测量步骤和有效的维护保养措施，可以确保测量结果的准确性和可靠性。
