某钢厂探伤线测量需求
现有1条探伤线需要增加测径仪,对探伤的棒材在线进行直径检测。测量要求如下:
棒材直径范围:
探伤线的棒材规格为13~60m;
每台测径仪对各线上通过的棒材规格全覆盖测量。
测量精度要求:±0.04mm。
针对该钢厂的实际生产情况,为其定制了双路测径仪,应用在探伤线的实际检测当中。它能实现两个方向的外径尺寸检测,并计算椭圆度尺寸。

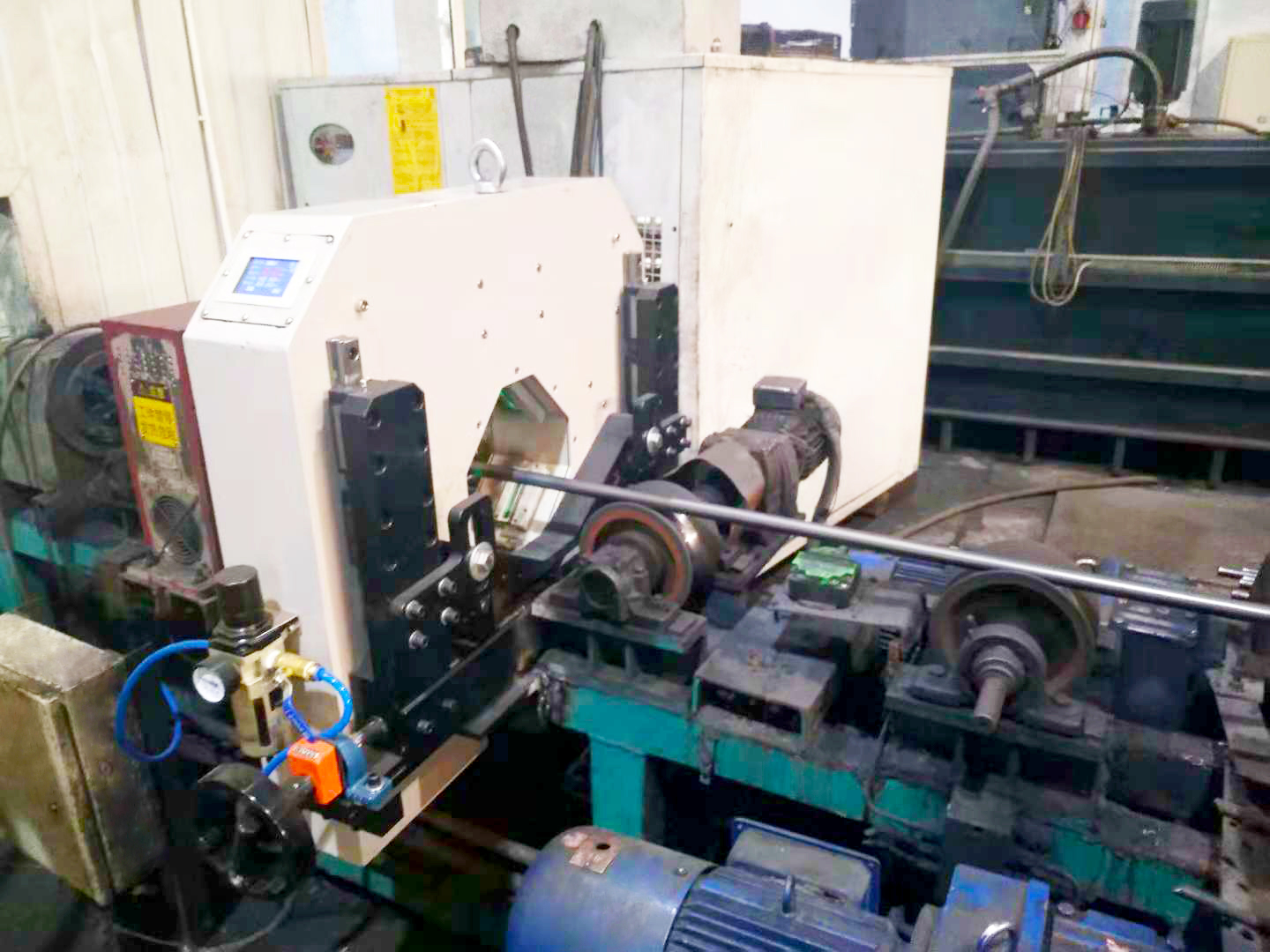

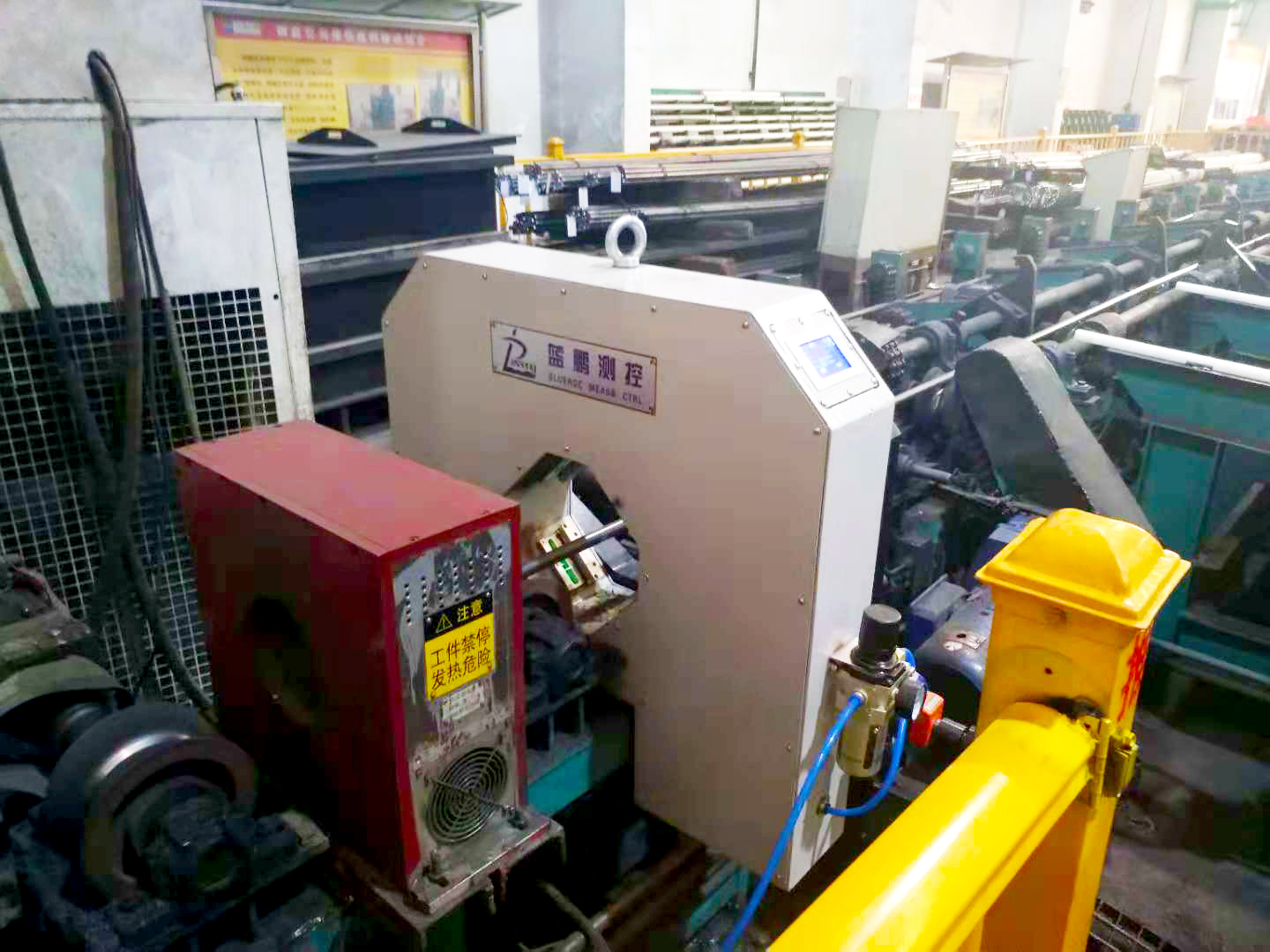

测径仪是两路测头45°斜向布置的70双路测径仪,测径仪的一侧装有液晶触摸屏1块,可现场显示两路测头的测量值。
测径仪与控制柜间由一根电源线和一根数据线连接。现场控制柜与测径仪之间的距离较近,数据线采用网线。
控制柜内设置有系统的控制电路、工控机、液晶显示器、声光报警器等。测径仪采集到的原始数据通过数据线传输到工控机内进行计算、曲线拟合等处理,处理结果直接在液晶显示器上显示。当测量结果超过设定的公差范围时,系统控制声光报警器报警。
测径仪基本参数
1、测量范围(mm):φ0~φ70。
2、被测物直径(mm):φ13~φ60。
3、测量精度(mm):测量圆钢≤±0.02。
4、重复精度(mm):0.01(在相同空气质量、温度、湿度等条件下所测量的精度)。
5、测量频率(Hz):1000(即每秒测量1000个截面)。
6、设备总功耗(kW):≤1.0(测径仪、工控机总计)。
7、设备外形尺寸(mm):测径仪约1000×180×930(L×W×H);控制柜约600×800×1000(L×W×H)。
测控软件显示内容

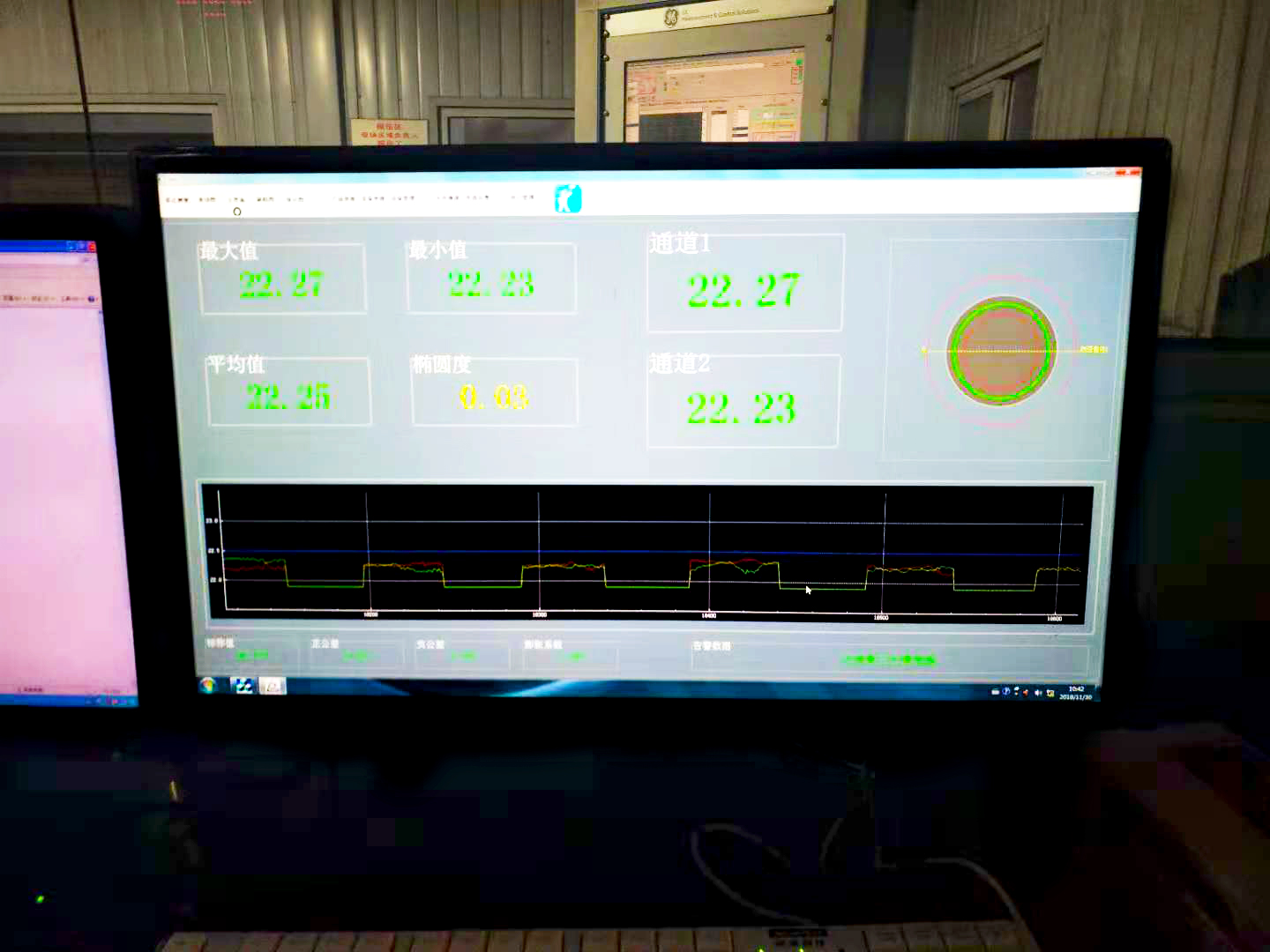

显示器软件界面显示:棒材外轮廓尺寸及截面图、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线,圆钢截面的最大/最小直径、平均直径、椭圆度,各路测头的分项测量值。
测径仪液晶触摸屏显示:现场显示圆钢测量的最大/最小直径、椭圆度等。

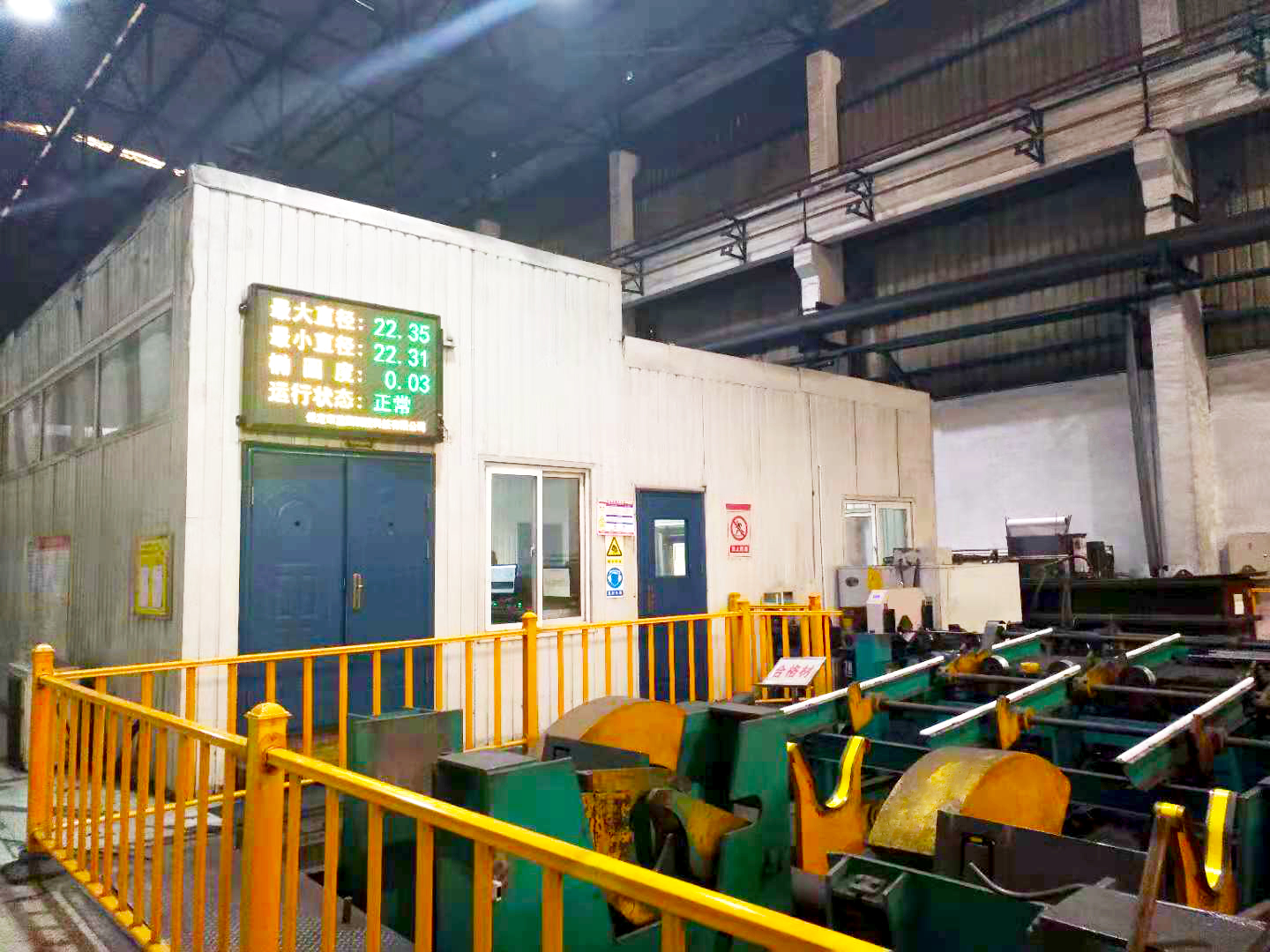

外接显示屏显示:最大直径、最小直径、椭圆度、运行状态等。
定制配置开关量输出功能
系统根据被测棒材的合格判断输出一个开关量信号,当棒材尺寸处于设定的公差范围内(即合格)时输出低电平,当棒材尺寸超过设定的公差范围(即不合格)时输出高电平。
探伤线用测径仪,由于其圆度较好,采用双轴测径仪基本上就能满足检测需要,实现高速检测。
