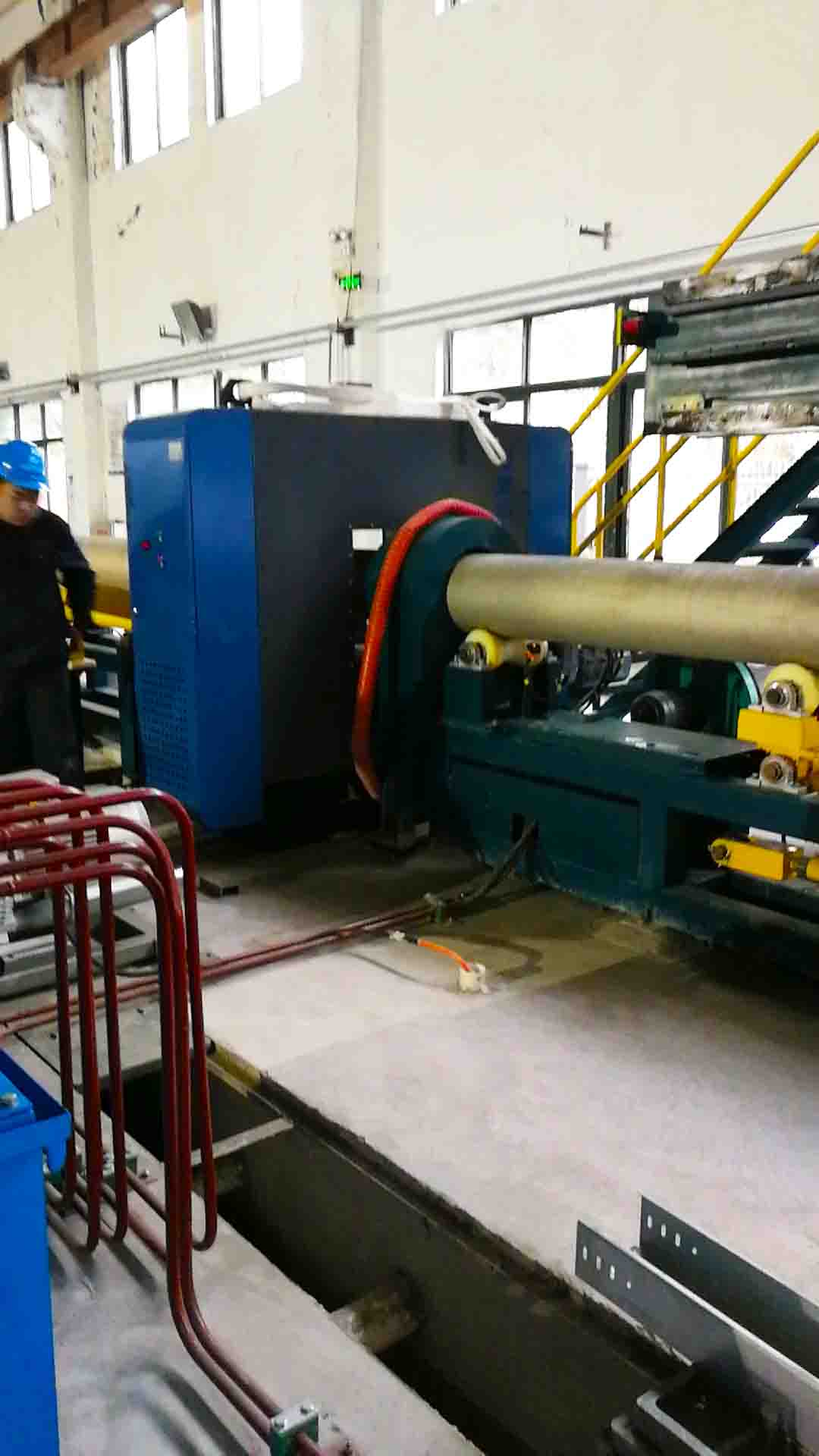

生产中的管材不管大小，都需要对外径尺寸进行检测，蓝鹏测控为某大型钢材生产现场定制了一款在线测径仪。

设备参数

测量范围（mm）：φ60～φ400；

测量精度（mm）：±0.02；

测量频率（Hz）：500（即每秒测量500个截面）。

被测物特性

被测物外形及尺寸（mm）：管材φ73～φ325；

被测物：棒材、线材、管材；

被测物材料：不限；

连续轧制时间：不限；

轧制速度：不限；

工作制度：连续运转工作制。

其他技术指标

主控室液晶显示器：管材外轮廓尺寸及截面图、尺寸波动趋势图，缺陷分析曲线（菜单内）；管材截面的最大/最小直径、椭圆度；各路测头的分项测量值。实时对应管长的测量数据。

软件功能

产品参数设置：可设置产品规格、正负公差；

系统参数设置：可设置冷热系数、系统的校准等；

数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于1年；可查询某一时刻的尺寸；

报警设置：可设置超差阈值；

超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；

系统防护：抗电磁干扰；防高温、防粉尘的保护措施。

通信接口

通信接口1：测量主机与控制柜的通信，TCP/IP协议；

通信接口2：测量数据传输到甲方主控机，TCP/IP协议；

设备功耗（kW）：测径仪、工控机总功耗：≤0.5。

设备外形尺寸（mm）

测径仪约1500×1500×400（L×W×H）；

测径仪中心高约600～700（以实际基础图为准）；

控制柜约 600×800×1000（L×W×H）。

备注：以实际产品尺寸为准。

高度调节功能：手动调节高度。

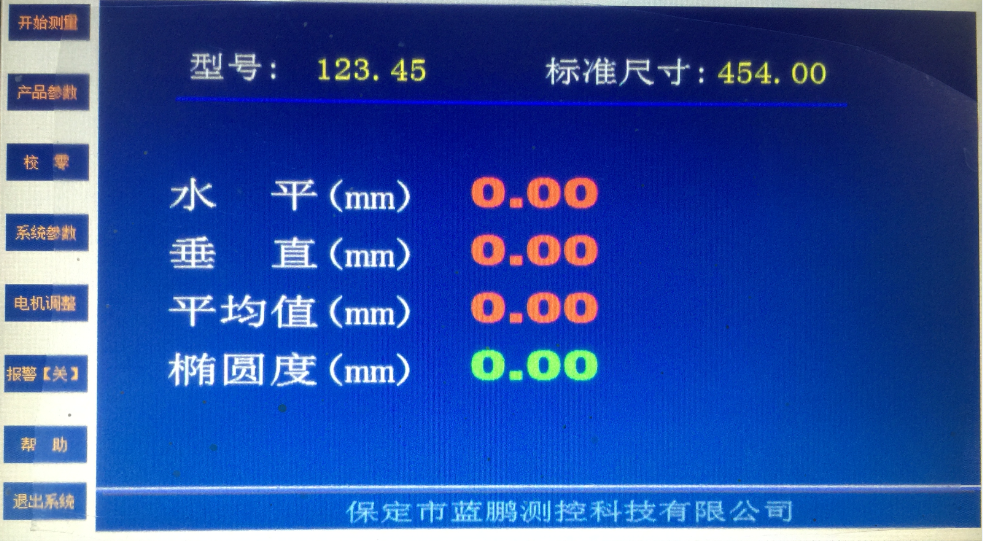

软件的主界面

双击桌面快捷方式图标，进入主界面。设备在启动时自动进入主界面，同时会呼出虚拟键盘。在以下内容中的各个界面中输入数字时均可通过虚拟键盘输入，在不使用虚拟键盘时可把虚拟键盘最小化。虚拟键盘以外关闭时，可外接键盘，并在电脑的“运行”中输入“OSK”命令以呼出虚拟键盘。

主界面左方是软件的工具栏，从上到下分别设置了“开始/停止测量”、“产品参数”、“校零”、“系统参数”、“电机调整”、“报警【开/关】”、“帮助”和“退出系统”8个工具按钮和菜单。

工具栏右边深蓝线上方分别列出了被测物的“型号”和“标准尺寸”。

工具栏的左下侧为数据区，分别显示了每个测量周期下产品的“水平”、“垂直”、“平均值”以及“椭圆度”。

软件系统的具体使用方法可查看实用说明书，在这里不详细介绍了。

400mm的大型管材检测，仅是为该工厂定制的在线测径仪，各种规格的均可定制，符合生产需求，满足所有规格检测。
