圆钢、螺纹钢在钢铁行业中占比很大,并且很多钢企在生产中,并不单单生产一种钢材,圆钢与螺纹钢都会生产。
圆钢、高线、钢管等各种圆形钢材自然可以用同一种测径仪进行检测,螺纹钢这种带肋钢筋的检测要实现内径、纵肋高、横肋高等多种信息进行检测,为了减少成本,减少占地面积,方便使用,技术工程师研发了这种圆钢及螺纹钢均可检测的
八轴测径仪。
螺纹钢测量技术参数
测量范围:0.00~30.00mm。
允许偏差:≤±0.05mm。
重复性:≤±0.01mm。
测量频率:1000Hz。
显示内容:实时显示测量数据、曲线以及缺陷,显示响应时间小于0.2秒;
显示器:同一时刻被测物8个方向的外轮廓尺寸、纵肋高,横肋高、最大值、最小值、平均值、椭圆度和截面图,尺寸波动趋势图,缺陷分析图;

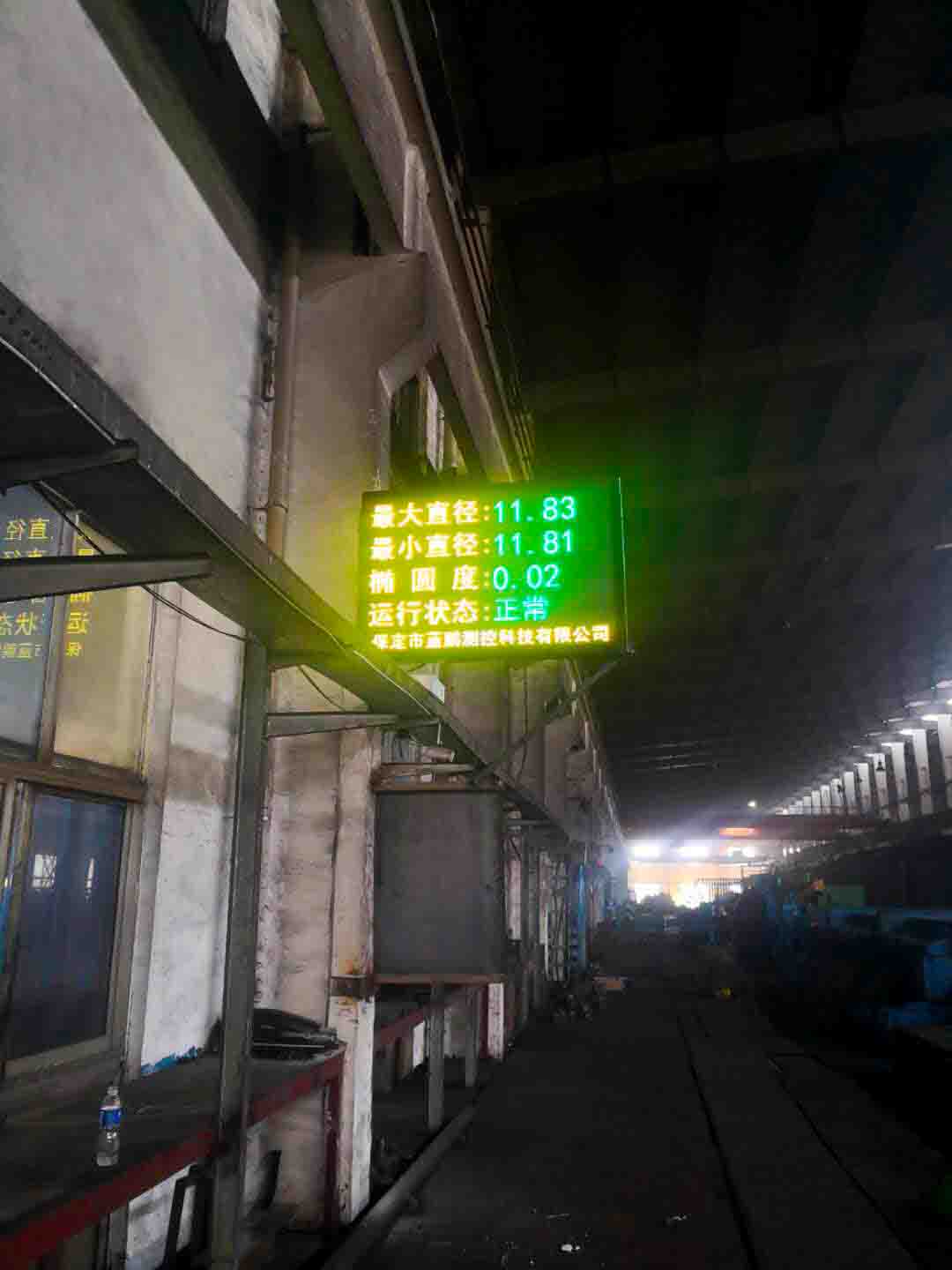

现场LED显示屏:同一时刻测量数据的最大值、最小值、椭圆度。显示频率0.66~3次/秒。
圆钢测量技术参数
测量范围:0.00~30.00mm。
允许偏差:测量圆钢:≤±0.02mm。
重复性:≤±0.01mm。
测量频率:1000Hz。
显示内容:实时显示测量数据、曲线以及缺陷,显示响应时间小于0.2秒;
显示器:同一时刻被测物8个方向的外轮廓尺寸、最大值、最小值、平均值、椭圆度和截面图,尺寸波动趋势图,缺陷分析图;
现场LED显示屏:同一时刻测量数据的最大值、最小值、椭圆度。显示频率0.66~3次/秒。

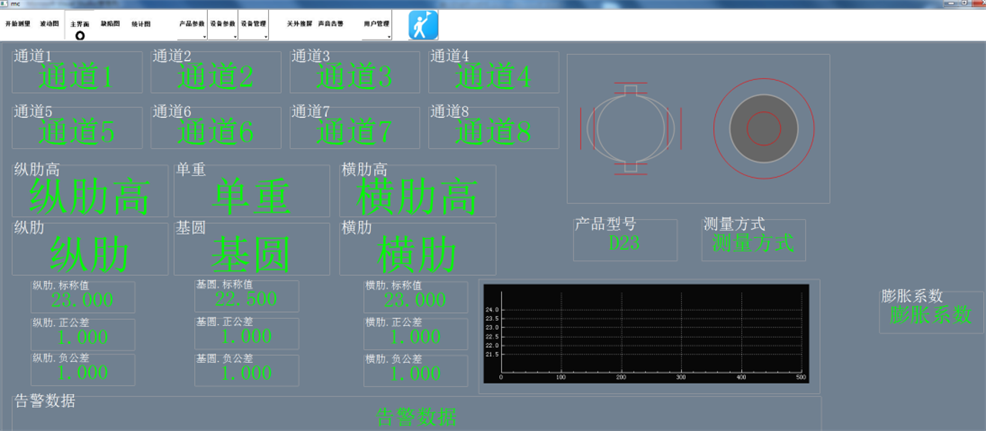

螺纹钢测控软件系统
点击“登录”,进入主界面,可以看到显示的各种测量值及标称值,包括各通道测量值、基圆、单重、横肋、横肋高、纵肋、纵肋高、各个标称值及其正负公差,显示告警情况,热膨胀系数,还能在主界面看到趋势图及截面图,截面图既有带肋的情况,又有基圆截面情况,通过主界面可以了解当前截面的形状。另外还有波动图、缺陷图、历史记录等众多界面可供查看。
圆钢测控软件系统
点击“登录”,进入主界面,可以看到各通道的测量值及各种计算尺寸,如平均直径、椭圆度等,能得到截面图、趋势图,还有产品型号、标称值及公差情况显示。同样能显示波动图、缺陷图、历史记录等。
测量软件系统还能进行测径仪的各项操作。
八轴测径仪即可圆钢、螺纹钢同时检测,也可单独测量,无论是钢厂生产哪种钢材,均可定制相应的测量仪。它的使用方便,操作简单,自动化的检测模式,无需人工过多的参与,能获得的数据是人工检测的数百倍,精度高、自动化、速度快、实时性好、适应各种工况是它的特色。
