【案例分享】智能测径仪在某大型钢企轧制中的

发布日期:2022-09-05 16:43
信息摘要:
在【案例分享】智能测径仪在某大型钢企轧制中的应用(一)中介绍了LPXJ40.8测径仪,本文来介绍一下该钢厂产线中应用的LPXJ60.8测径仪。 进精轧机之前的被测物直径较大,LPXJ40.8测径仪...
在【案例分享】智能测径仪在某大型钢企轧制中的应用(一)中介绍了LPXJ40.8测径仪,本文来介绍一下该钢厂产线中应用的LPXJ60.8测径仪。
进精轧机之前的被测物直径较大,LPXJ40.8测径仪的测量范围不能满足检测需求,因此采用LPXJ60.8测径仪进行检测。

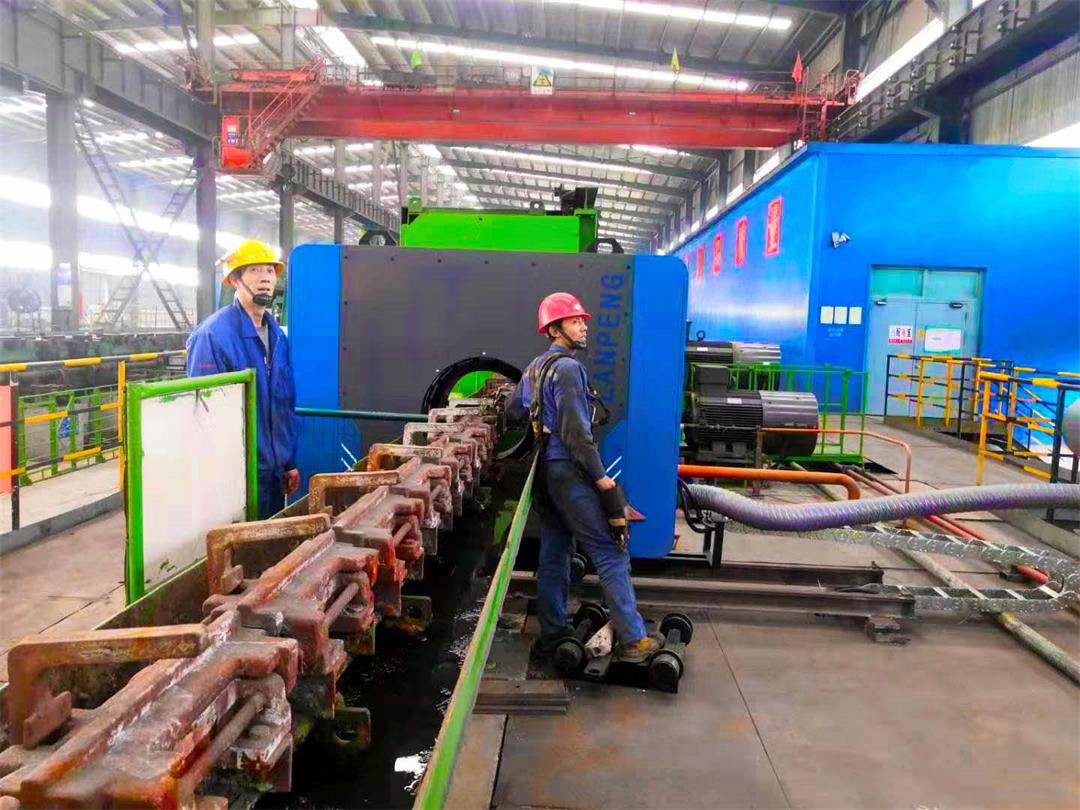

LPXJ60.8测径仪同样选择平坦位置安装,高热的钢材在产线中生产,通过过钢导槽经由测径仪,被测径仪测量记录数据,并对数据进行处理,将所需各项信息显示于计算机测控软件及外接大LED屏上(与上篇的相似的不在过多介绍)。

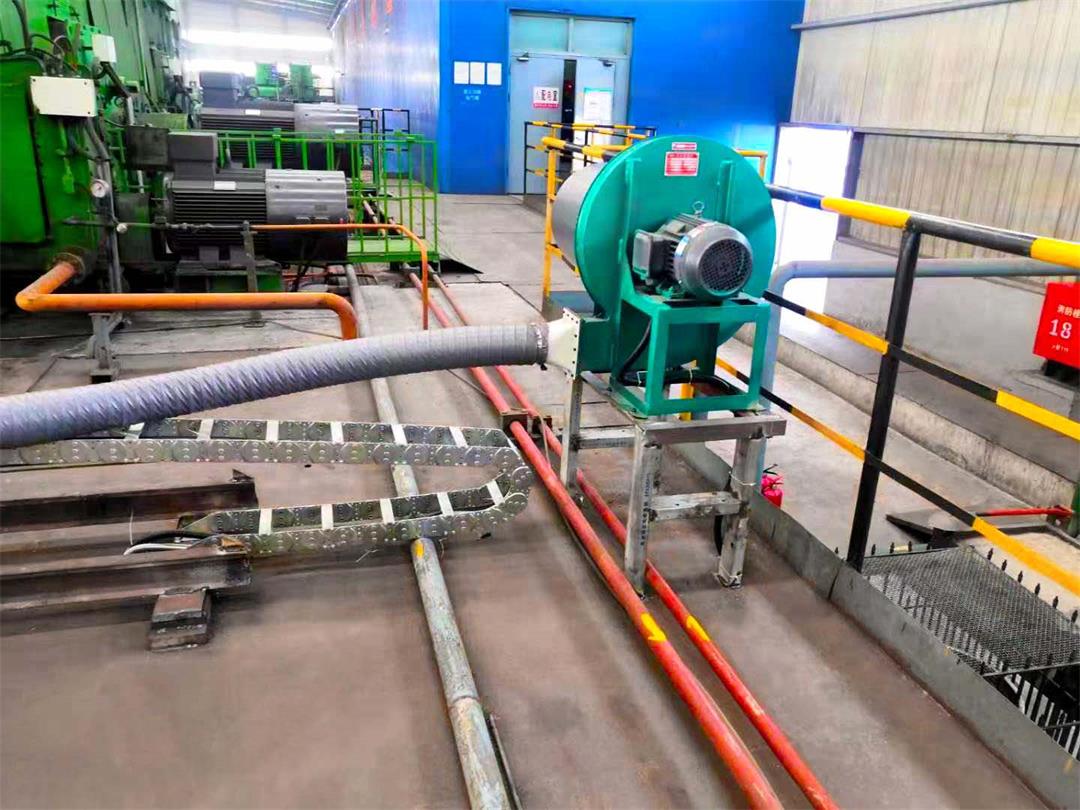

高压鼓风机是保障测径仪正常连续运行的重要辅件,测量车在线工作时鼓风机不准停机。它的主要作用是向测量车持续送风从而实现对测量车内的光电元件冷却和阻止水雾、灰尘进入测量车内。空气过滤装置安装在鼓风机的进风口,阻止灰尘进入鼓风机和测量车内。空气过滤装置的滤芯需要时常清理和及时更换。一般两周清理一次,半年更换新滤芯。清理和更换周期与现场环境有关,用户可根据车间环境自行调整。
技术参数
测量范围:0.00~60.00mm;
测量圆钢允许偏差:≤±0.01mm;
重复性:≤±0.01mm;
测量频率:1000Hz;
缺陷判断功能:可对轧材常见缺陷如:耳子、错辊、缺肉等缺陷类型进行判断;
数据存储功能:可存储、查询测量数据。测量数据存入数据库,方便用户提取、分析、统计等;
数据传输功能:系统预留2个TCP/IP接口,用户可通过接口直接访问数据库,或外接电脑查看测量数据;
通信协议:TCP/IP;
LPXJ60.8测径仪同样具备测控软件系统,进入软件主界面。

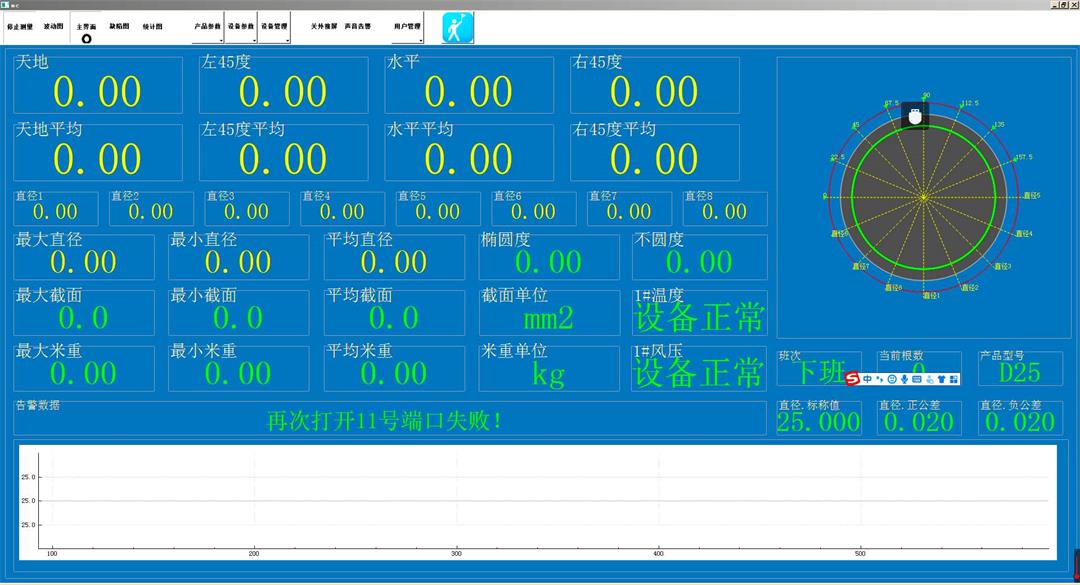

在测量状态下,圆钢测量系统主界面中可以实时显示轧件8路测量值以及显示最大直径、最小直径、平均直径、不圆度;
实时显示天地、水平、左右45度测量值(相邻3路的平均值)、不圆度(60.8显示天地减水平取相对值)及整根轧材的累计平均值。
实时显示轧材截面积、米重、且实时显示轧材在每个刷新周期内统计最大截面、最大米重、最小截面、最小米重、平均截面、平均米重。
实时显示轧材的截面动态图形;实时显示每根轧材的动态测量动态趋势。
当测量数据在测量范围内变化时,数据以绿色呈现;当测量数据超差(超出设定范围),数据以红、黄呈现。上超差显红色;下超差显绿色。
水平:为通道1、2、7数值均值;
天地:为通道4、5、6数值均值;
天地平均:为整根钢的天地平均值;
水平平均:为整根钢的水平平均值。

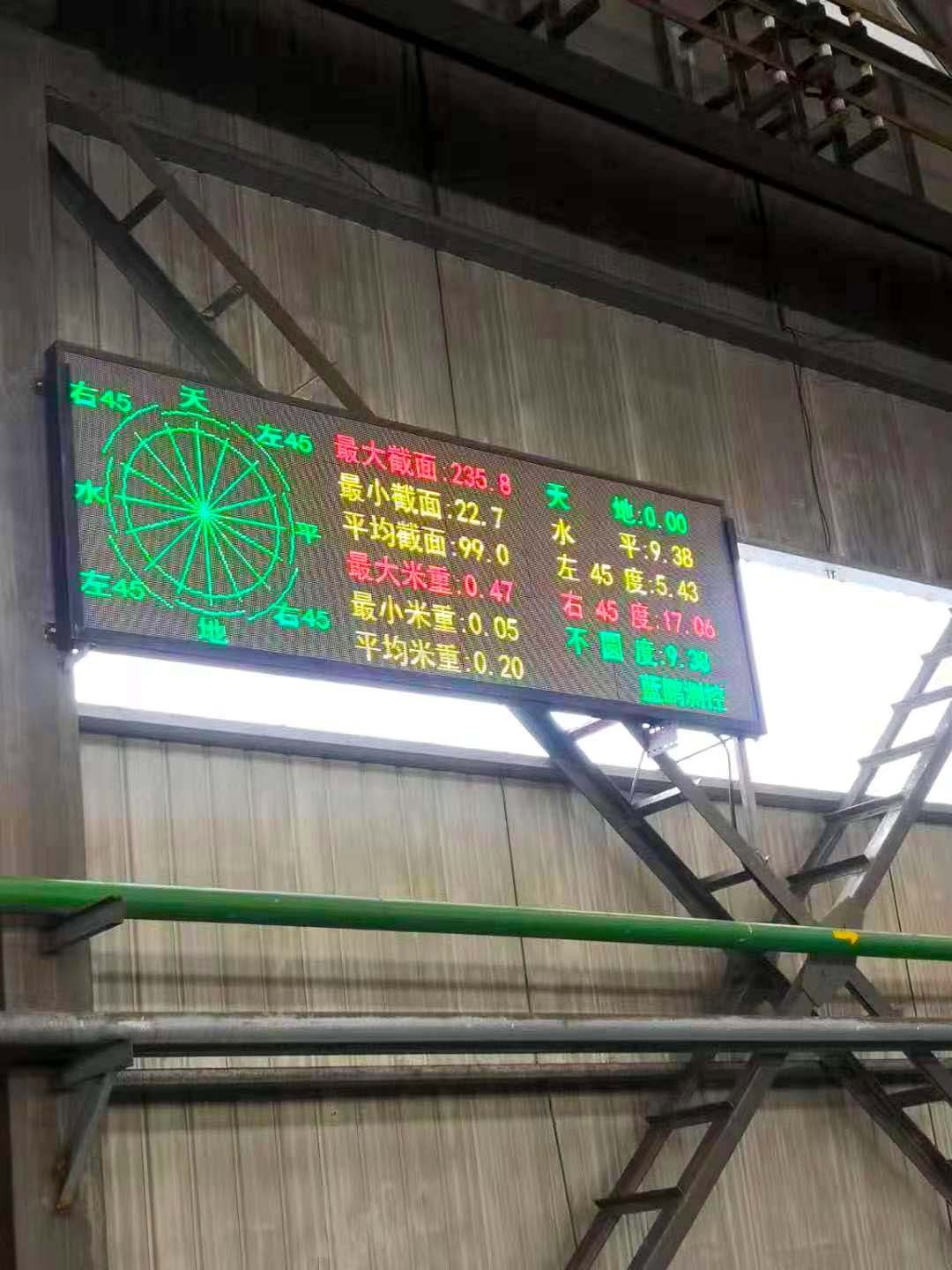

同样具备外接LED大显示屏,显示信息如图所示。

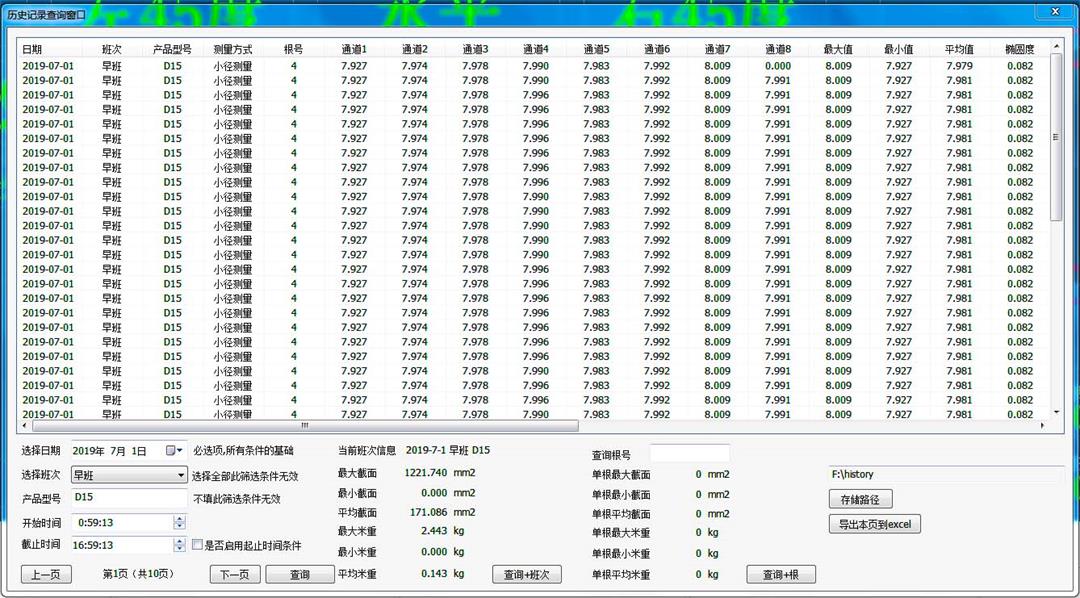

主界面点击“设备参数”按钮,在下拉菜单中选择“历史查询”选项。点击“历史查询”后,出现“历史记录查询窗口”。即可查看所有历史数据,也可筛选某个班次、型号等的历史数据。还可将测量数据导出。
以上即为LPXJ60.8测径仪的简单介绍,这种测径仪是根据生产需求进行定制的设备,安装位置与检测需求有关,具体信息需要结合现场工况及检测需求来进行定制。
