测宽仪是宽度检测设备，各种材质的板材均能检测，橡胶、塑料、木质、合金、金属、薄膜、钢铁，不拘材质与温度，均能完成在线检测。

测宽仪测量方法一

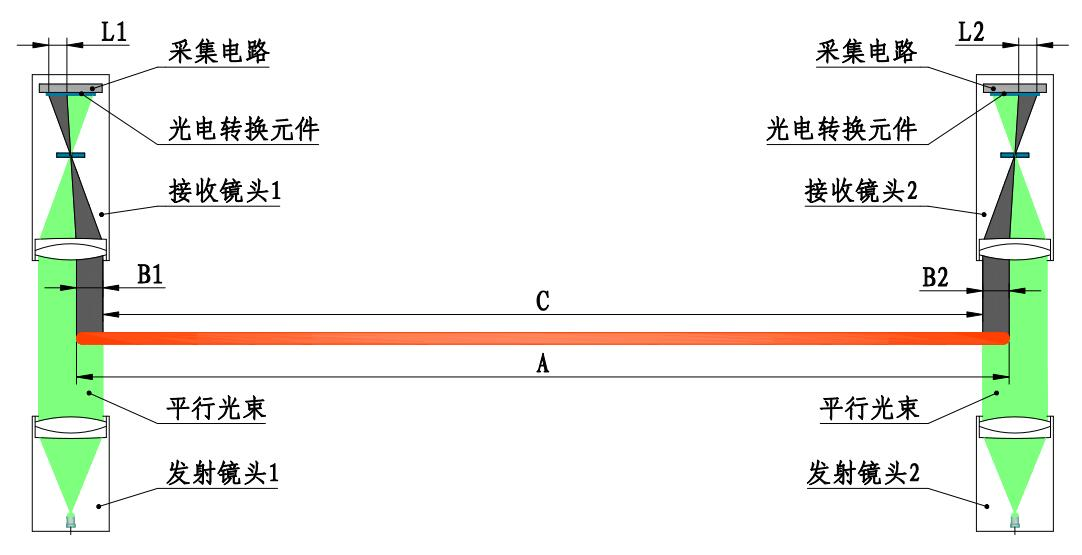

光电测宽仪是利用双镜筒光电测头进行宽度测量的非接触在线检测系统。双镜筒光电测头是由两组发射镜头和两组接收镜头组成的利用LED洁净光源和CCD成像法进行几何尺寸测量的测头。其基本测量原理如右图所示：图中2个发射镜头内设置有LED点光源，点光源发出的光通过透镜变成平行光束分别射向2个接收镜头。通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像（注：一个发射镜头和一个接收镜头组成一组光电测头）。当被测物通过2束平行光构成的视场时，在光电转换元件的像上就会出现虚拟的阴影，设其宽度分别为L1、L2。经过对光电转换元件发出的电信号处理和计算可以得出L1、L2所对应的尺寸B1、B2，B1加B2再加上两个镜头之间的净间距C即可得出被测物的宽度尺寸A。

在实际应用中，测头的净间距C是用固定长度的标准尺校准得出的尺寸，当测头间距改变后计入间距改变量即可进行不同规格的宽度测量。

同时有平行光测量法与双广角测量法及平行光与双广角同时使用的测量方法。

测宽仪测量方法二

根据钢板的轧制状态，本产品有两种测量方式：一种是对于冷轧的钢板（包括冷却后的热轧钢板）采用线形激光器和工业相机相结合进行宽度测量；另一种是对于热轧的钢板，利用钢板发出的红外线直接用工业相机进行测量。

测宽仪测量方法三

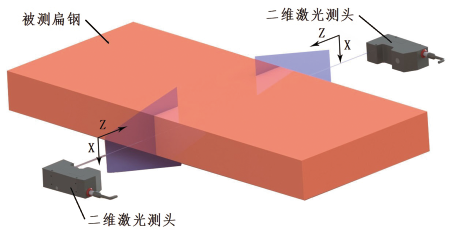

激光测宽法二维传感器设置在两侧，可根据板材厚度调整传感器之间的间距，间距调整由伺服电机驱动滑台模组实现，调整完成后不需校准即可实现高精度测量。

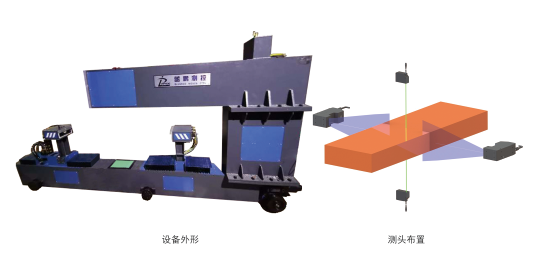

测宽仪设备典型结构1

整套系统主要由测量主机、控制柜、冷却装置等构成。

测宽仪设备典型结构2

整套系统主要由测量主机、控制柜、冷却装置等构成。

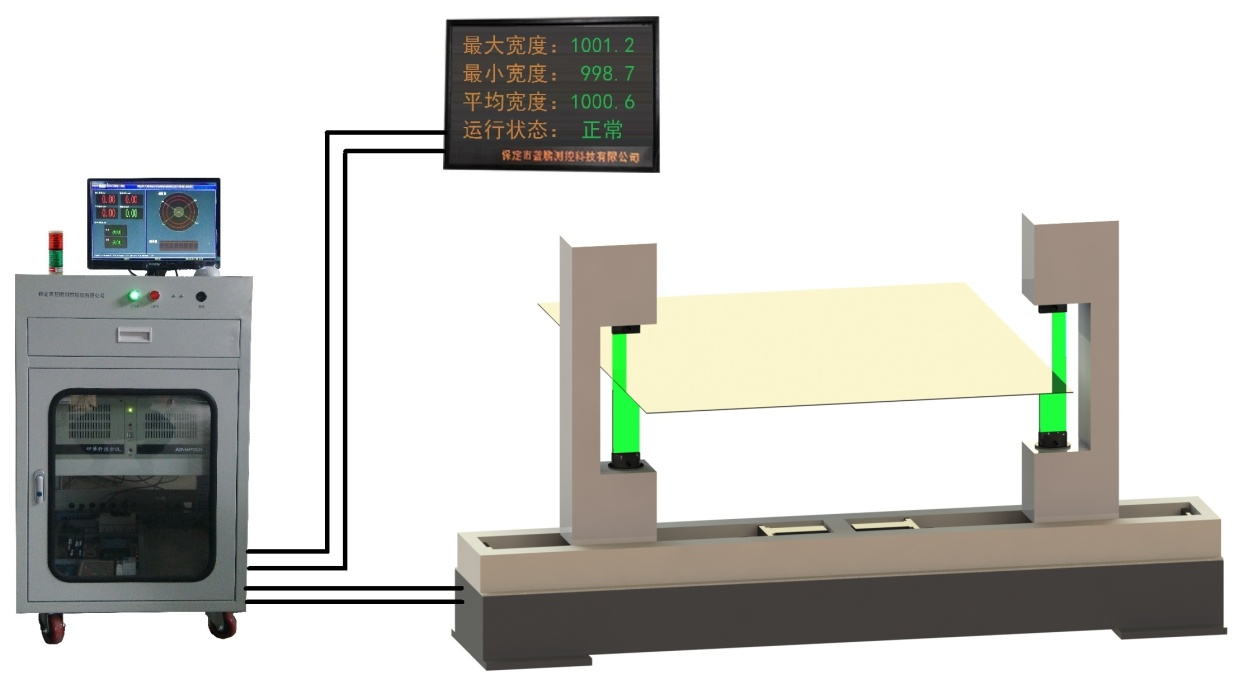

测宽仪设备典型结构3

整套系统主要由测宽仪本体、主控机柜、工控机、显示器、声光报警装置、大LED显示屏等几部分构成。

测宽仪设备典型结构4

整套系统主要由探测头、数字控制单元、安装框架、数据服务器、人机界面、大LED显示屏等几部分构成。

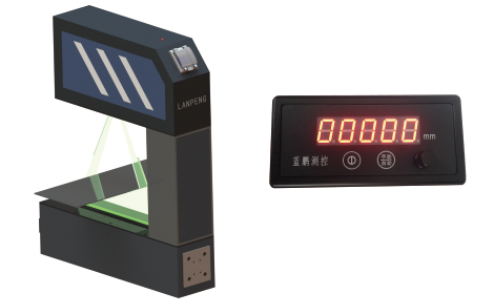

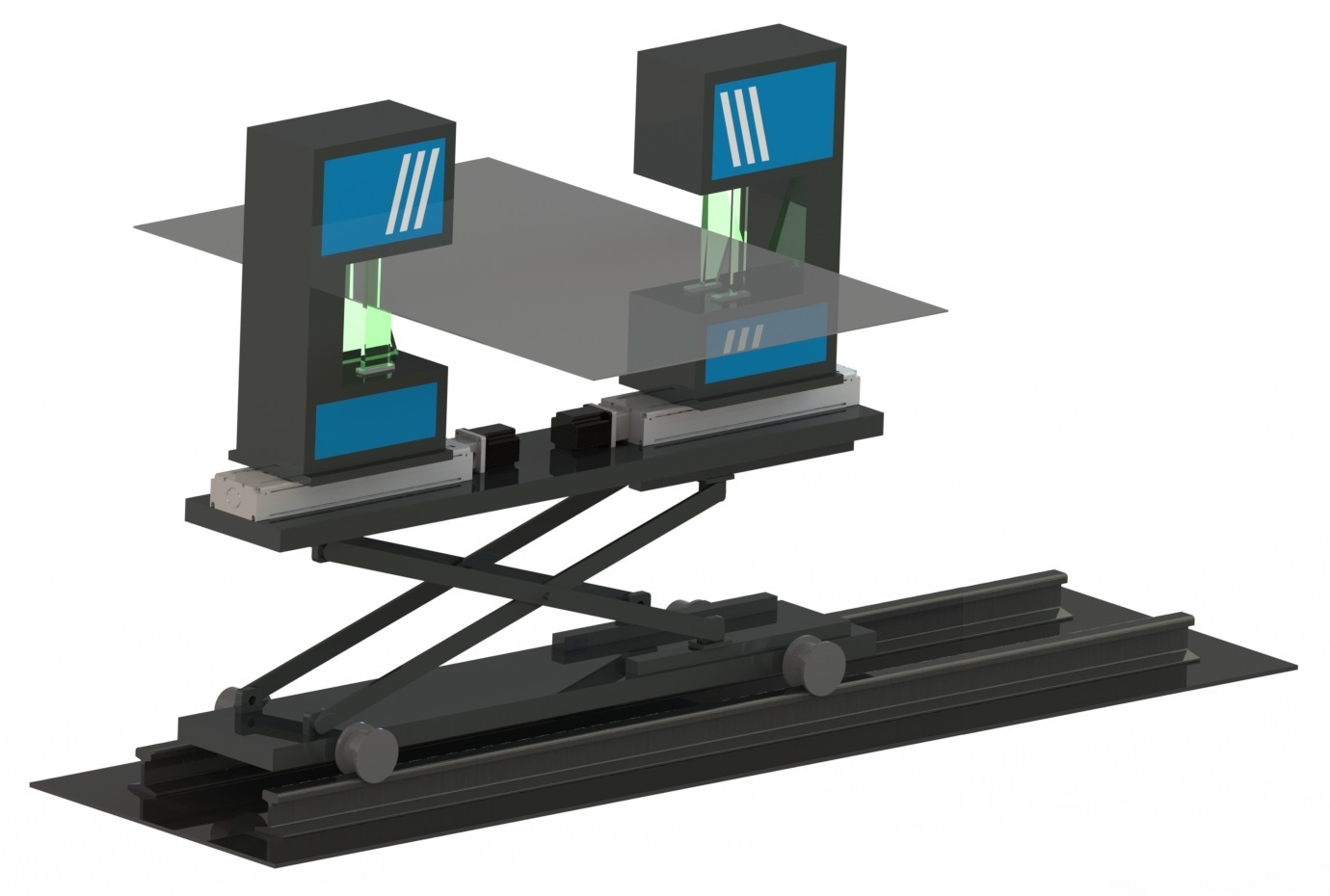

测宽仪设备典型结构5

设备采用广角测头测量，测头竖直布置，设备主要配置小型单片机系统、外接数码管显示屏，根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置剪刀叉升降平台等辅助设备。

测宽仪设备典型结构6

测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等，可增配嵌入式智能模块。

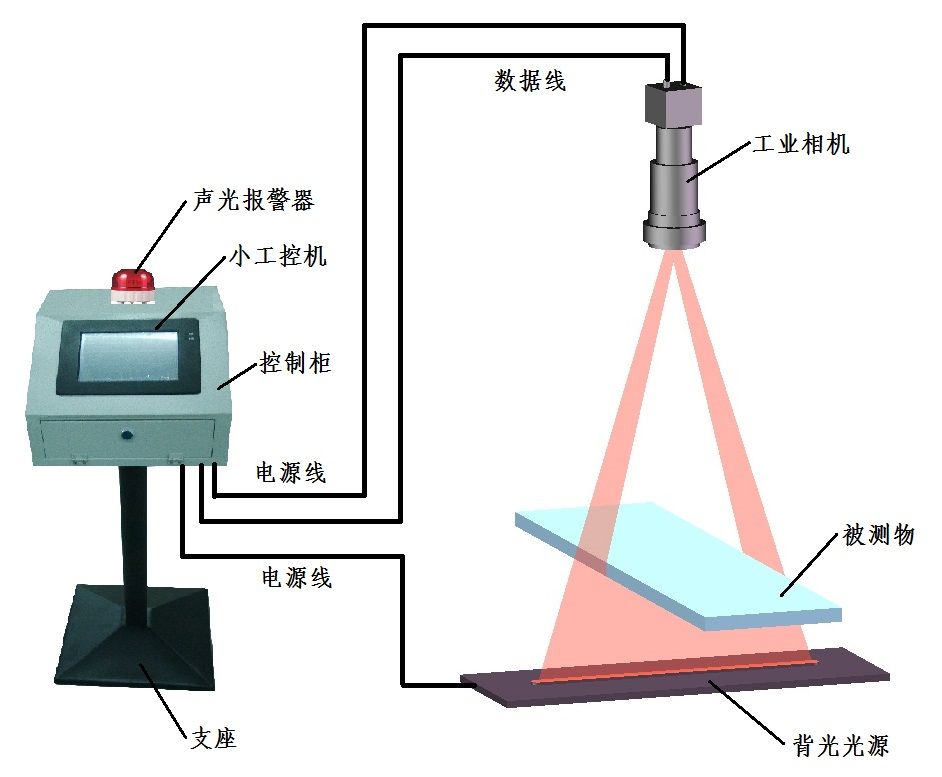

测宽仪设备典型结构7

整套测宽仪主要由工业相机（含镜头）、背光光源、控制柜、小工控机、声光报警器以及相关安装固定结构件等组成。

测宽仪典型结构8

激光测宽测厚仪

在线测宽仪是高性能的在线检测设备，能实现高精度的检测，测量范围调节，是各种板材类产品的检测福音。
