如何使用直线度检测仪器测量直线度

发布日期:2021-01-20 16:57
信息摘要:
直线度是指被测物的理想直线和实际直线的误差。 当前世面上检测直线度的仪器有很多,能达到在线快速检测的屈指可数,蓝鹏测控的ZG06-DG70直线度检测仪,能够在线并且快速的测量金...
直线度是指被测物的理想直线和实际直线的误差。
当前世面上检测直线度的仪器有很多,能达到在线快速检测的屈指可数,蓝鹏测控的ZG06-DG70直线度检测仪,能够在线并且快速的测量金属棒材、管材、陶瓷管材等产品的直径和直线度。

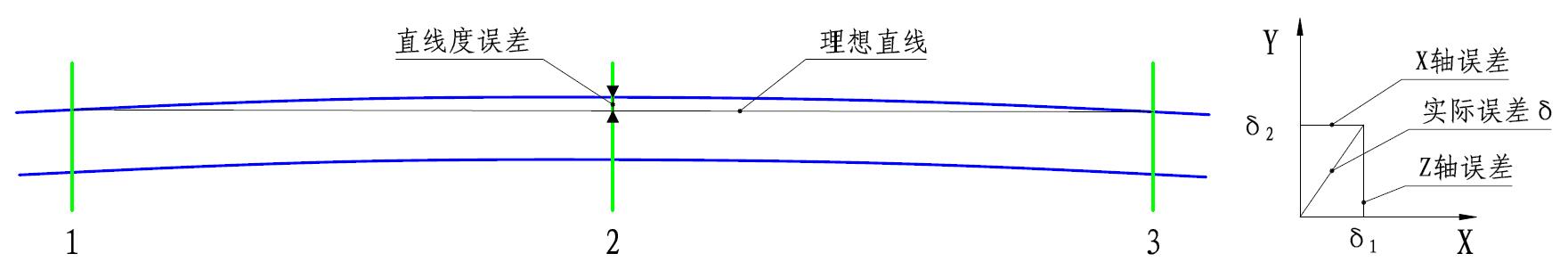

系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。
测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸。
该直线度检测仪搭配工控机 和led屏幕;
Led屏幕能够显示实时直线误差值及最大直线度误差。同时能够显示产品的规格、棒材标称直径、直线度公差等参数。
