摘要：单轴测径仪是从一个方向对产品外径进行在线检测的设备，应用于各种线缆电缆、橡胶塑料、金属管、纸管、丝等的生产线。

关键词：单轴测径仪,测径仪,在线测径仪

引言

在各种产品的生产线上，外径的测量通过使用测径仪已实现了高精度的在线检测，单轴测径仪作为常用的设备，应用于各种环境好，圆度好对椭圆度无检测要求的产线上，本文就从细节上详细介绍一下单轴测径仪。

测量原理

测头部件是测径仪的核心部件，它的作用是将被测物在CCD芯片上清晰的成像，并采集、放大芯片输出的电信号。测头部件主要由发射镜头和接收镜头组成。

单测头

由一组测头组成，被测物通过平行光视场时形成的阴影，计算外径尺寸。

双测头

由两组测头组成，每组测头分别测量被测物边沿尺寸，测量值与测头间距相加，即为测量值。用于90mm以上的大外径被测物检测。

单轴测径仪组成

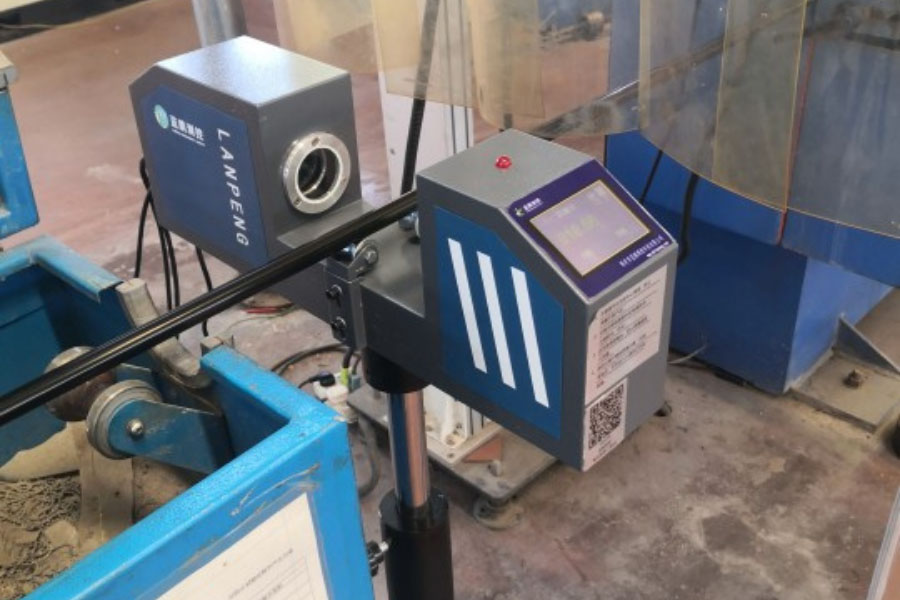

单轴测径仪主要由测径仪主体、支架、外接显示屏、连接线等组成。

测径仪主体

在线测径仪的核心部位，安装在生产线进行在线检测。

支架

起到支撑与调节测径仪高度的作用。

外接显示屏

远程显示外径尺寸，控制按钮手动/自动。

连接线

与其他设备连接。

细节介绍

小型单片机系统

小型单片机配3.5吋触摸屏，可显示数据、设置参数、控制报警，另具备PID调节功能。亦可采用智能单轴测径仪的嵌入式智能终端，嵌入式智能模块配4.2吋或7吋触摸显示屏，可显示测量数据、设置设备参数、控制报警、PID调节功能等，全面控制设备运行状态。

超差提示灯

当在线测径仪测量的数据超过上下限时，显示屏的数据颜色改变，超差提示灯发出红光提示。

接口

在该位置有4个接口与一个按钮，开关 电源：电源线连接，开关按钮控制测径仪的启停；显示接口：与外接显示屏连接；控制：可与变频器或电子调速器连接，从而控制牵引机或挤出机的速度，从而控制外径尺寸；PLC：可与其他设备进行数据交换，如将测量数据传输到电脑上进行存储。

单轴测径仪系列以其精准的测量、人性化的设计、强大的适应性、稳定的性能和便捷的数据处理等细节优势，成为工业生产中不可或缺的测量工具。它为提高生产质量和效率提供了有力保障，助力企业实现更高的经济效益。
