凹版辊的结构由基础钢辊、镍层、铜层、铬层组成。制作工艺是在钢辊的基础上采用电镀的方式将其它镀层镀到钢辊的表面。对凹版辊进行测量可采用 在线测径仪 。 凹版辊LPBJ400.1在线...
凹版辊的结构由基础钢辊、镍层、铜层、铬层组成。制作工艺是在钢辊的基础上采用电镀的方式将其它镀层镀到钢辊的表面。对凹版辊进行测量可采用
在线测径仪。
凹版辊LPBJ400.1在线测径仪可测量压辊的直径和高度。其中直径测量采用研发的非接触式光电测头，高度测量采用光栅尺测量。测量时通过管膜的旋转可测得多点的外径数值及外径椭圆。

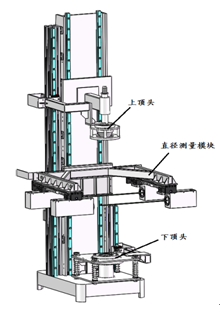

高度、直径测量部分主要由上顶头、下顶头、直径测量模块组成。
测量过程
（1）测量时上顶头上升至适合高度。
（2）将压辊放置于下顶头上，上顶头下降压紧。上下顶头分别与光栅尺连接，可测出压辊高度。
（3）直径测量模块上下移动测量压辊多个位置的直径。
凹版辊测量方法：
确认机械参数设置界面：基准高度设置为77mm。
选择样件：根据被测工件的直径范围选择测量直径档位
在选择输入选中的测量档位值。
选择测量模式及测量点数。

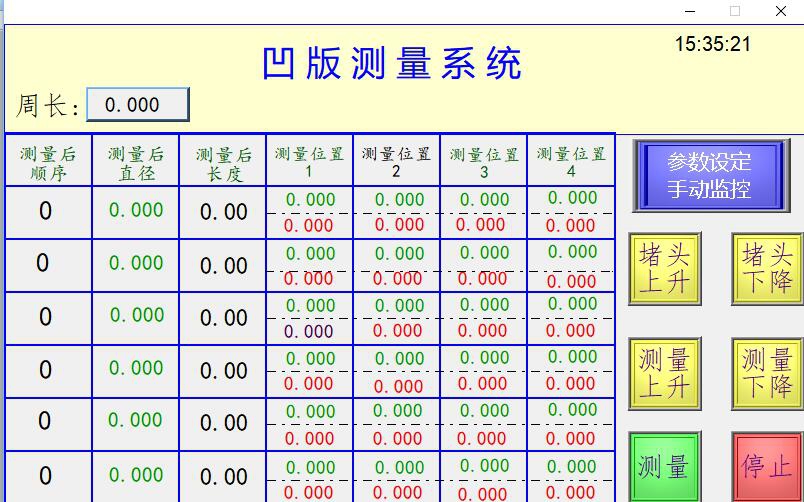

手动测量：按手动测量键，进行手动测量，并在相应位置显示测量结果。
自动测量：在主界面按键或按控制面板上的自动启动按钮进行自动测量，并在相应表格显示测量结果。
每次测量结果记录顺序显示在表格中，可存储最近6组数据。
如需要调整测量后顺序号，可点击HMI屏左上角进行复位。
凹版辊的检测给生产带来巨大的便利，它检测方便，直接将测量计算数据显示到显示屏上，直观显示，科学的检测方法，带来的是更准确且方便的检测过程。
