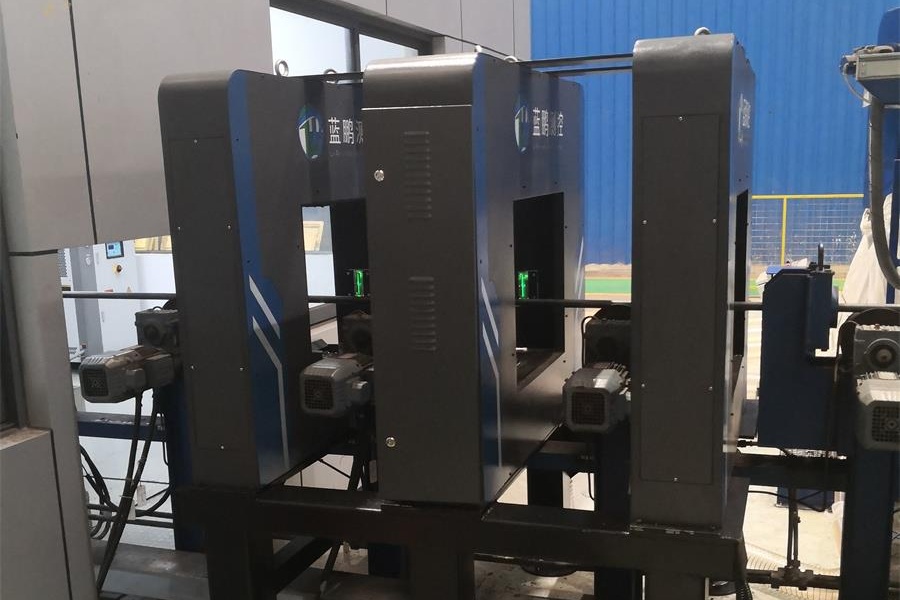

在线直线度测量仪是一种智能化的全自动工业在线实时外径度检测设备，其是利用直线法检测轧材直线度与直径并对检测结果进行统计分析的智能化测量测量仪器，其检测结果具有直观、稳定、可靠等优点。

工控机在线实时获取直线度、直径尺寸信息后，通过对其进行统计分析可得出其对应的统计图像，在线直线度测量仪能够不间断的采集足够多的测量数据，对轧材进行全检，提高测量的准确性和精度。

技术参数

可测棒材直径范围（mm）：50～140；

直线度测量精度（mm）：≤±0.5；

测量频率（Hz）：500；

环境温度要求（℃）：-20～50；

环境湿度要求（%RH）：85（不结露）；

测量仪的外形尺寸约（mm）：1240×1150×1660（L×W×H）。

产品特点

环境适应性强：

在线直线度测量仪为光学测量设备，是一款对环境要求非常高的仪器，但轧钢环境通常都比较复杂且恶劣，为了能适应较恶劣的工业现场环境，采用多种隔热装置，正压分流冷却防尘技术，保证在热轧的恶劣现场使用，它可对1300℃的高温轧材进行测量；

测量范围宽

可对各种范围内的轧材进行外径测量，范围可定制。

具有系统防护功能

抗电磁干扰；防高温、防粉尘的保护措施。

数据存储

数据记录、数据导出EXCEL、历史数据查询，存储时间大于3年；可查询某一时刻的尺寸。

软件分析功能

轧材直线度尺寸、外径尺寸、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，各路测头的分项测量值等。

在线直线度测量仪是高质量高精度的可应用于热轧、冷轧轧钢的在线检测设备，能做到无损检测，实时监测报警，数据存储，数据分析，是为轧钢工作人员提供重要指导依据的设备，是高质量生产的利器。
