如何得知矫直后的钢管是否合格?直线度测量仪

发布日期:2022-11-23 17:08
信息摘要:
钢管经过矫直机是为了提升其直线度,减少弯曲对品质的影响,经过矫直的钢管,并不一定所有的钢管直线度都符合标准,这就需要对矫直后的钢管进行检测。 为了能批量快速检测,减...
钢管经过矫直机是为了提升其直线度,减少弯曲对品质的影响,经过矫直的钢管,并不一定所有的钢管直线度都符合标准,这就需要对矫直后的钢管进行检测。

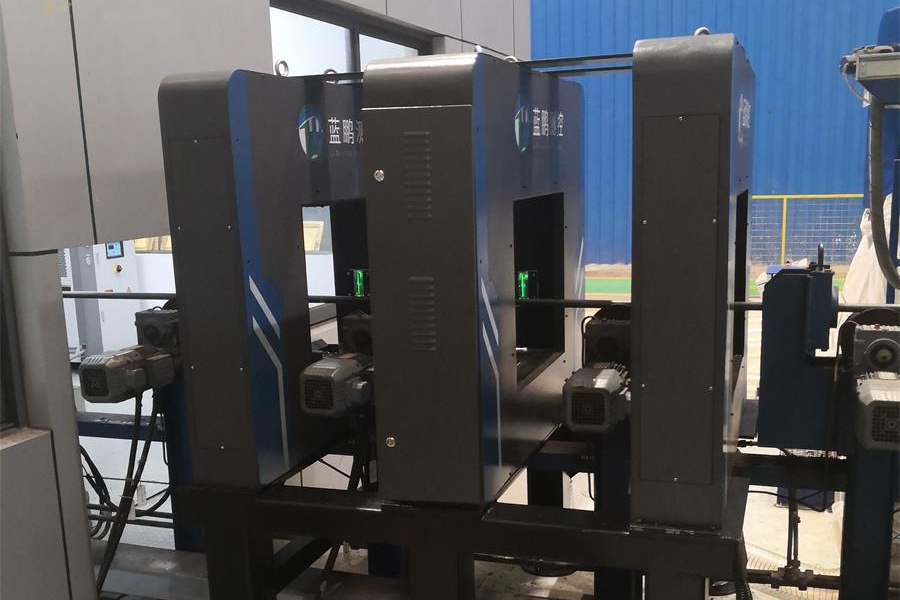

为了能批量快速检测,减少滞后,研制了在线直线度测量仪,将其安装在矫直机后,设置好基础参数,它可自动完成直线度尺寸的检测。
测量方法

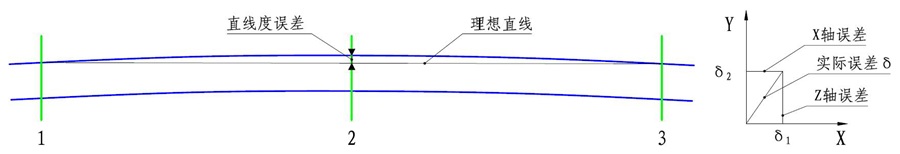

系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。
这种在线直线度测量仪在遇到直线度不合格时,会进行超差声光提示,这样就能及时了解是哪根钢管哪个部位直线度尺寸不合格,并且会生成记录,方便快速寻找哪些部位直线度不合格。
其每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸。
直线度测量仪同样具备智能软件系统,对测量仪进行远程控制,对检测数据进行显示分析,绘制趋势图、波动图、缺陷图等多种图表,进行历史数据长期存储。
历史数据不仅仅能进行长期存储,还可以表格形式导出,导出后,可进行打印,进行纸质存储,电子、纸质存储双重保障,也方便对信息进行追根溯源,查看某个钢管的信息,同时也能将检测数据作为给客户展示的依据,让其直观的了解产品的尺寸情况,更具说服力。
在线直线度测量仪安装在矫直机后,对矫直后的钢管进行直线度尺寸的检测,它的检测速度快,检测精度高,非常适合快速大批量产线的应用。可用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。
