直线度测量仪是用于直线度尺寸的检测,可安装在矫直机前后分别测量轧材是否需要进行矫直和矫直后的轧材是否符合标准的测量仪器。
要知道直线度是影响品质的一个重要尺寸,而直线度的细小差别肉眼看不到,人工检测太慢且滞后,在线直线度测量仪就被研制出来,用于在线直线度尺寸的实时测量。
当然有了直线度测量仪,配套的智能测控软件系统也不能少,测控软件系统可以说是测量仪的“大脑”,无论是测量数据的展示还是测量数据的分析存储都可完成,下面就来看看为直线度测量仪定制的测控软件系统。
直线度测控软件系统由菜单栏与显示区域组成,本文主要介绍的是其主界面所展示的信息。
菜单栏分为12个模块,分别是:采集停止/开始、波动图、主界面、缺陷图、统计图、产品参数、运行参数、设备管理、关/开外接屏、关闭/开启灯光、关闭/开启声音、帮助。
采集停止/开始为是否采集测量数据;关/开外接屏为外接大屏是否需要打开;关闭/开启灯光、关闭/开启声音这两个是超差报警提示,根据需要可选择是否打开声、光提示。这些直接点击该按钮即可。
波动图、主界面、缺陷图、统计图是显示的测量信息及分析图像,点开就能看到相应的界面显示的信息,直观的了解情况。
产品参数具备三项功能:选择产品型号、产品型号配置、设备校准。主要是用于直线度测量仪的校准与设置被测产品的基础信息。
帮助,和大多数系统帮助差不多,提供问题解答,帮助使用软件系统。

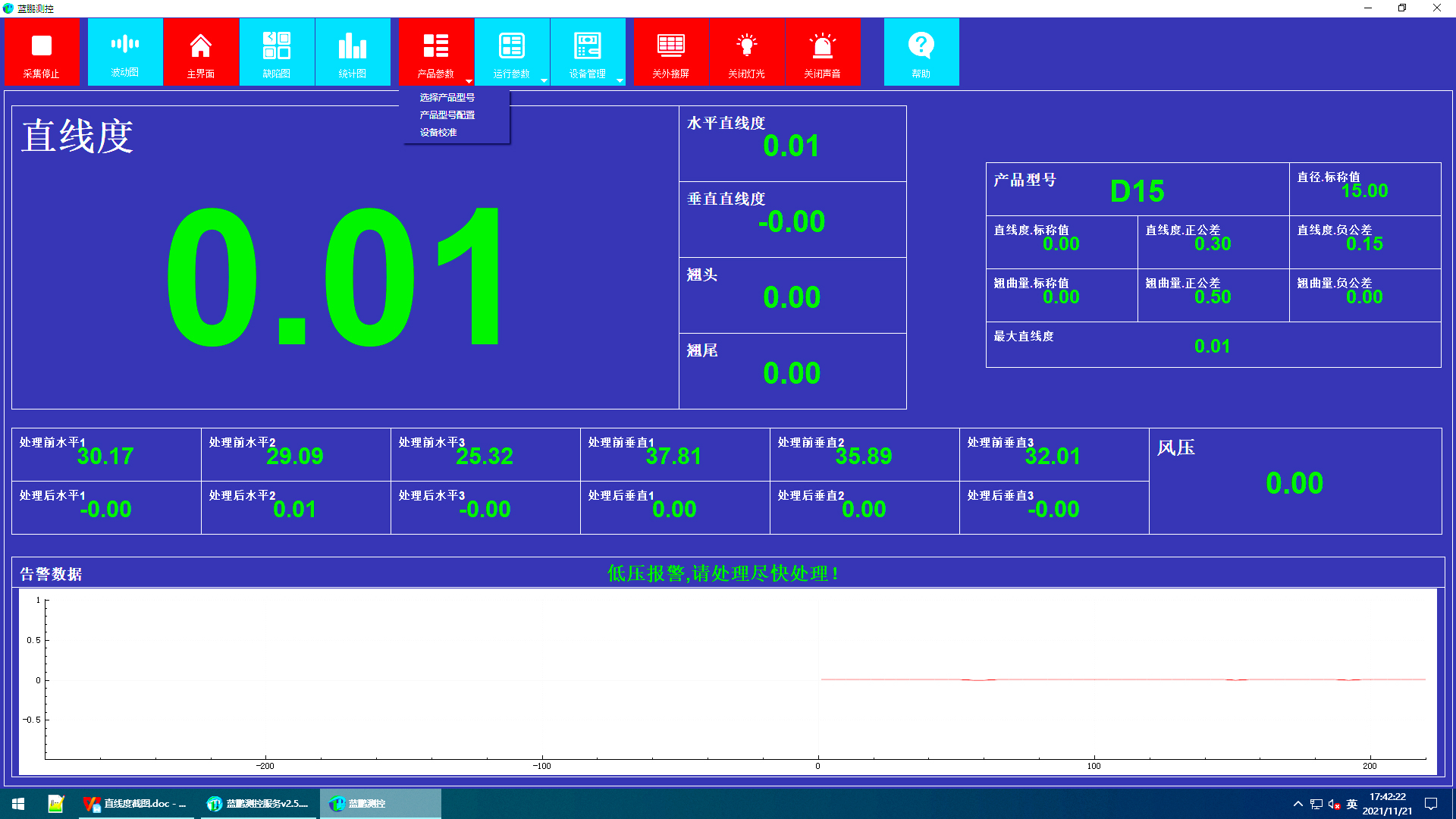

下面来主要看看主界面所显示的信息:直线度尺寸的实时测量值,放在了显眼位置并放大,一目了然。由于直线度测量仪每台小测量仪都是从水平与垂直方向检测,因此软件系统上也分别显示了水平直线度与垂直直线度,还显示翘头与翘尾信息(上超差时数字颜色变为红色,下超差时,数字颜色变为黄色,合格为绿色)。
在显示区域的右边部分则显示被测轧材的基础信息,方便比较:产品型号、直径.标称值、直线度.标称值、直线度.正公差、直线度.负公差、翘曲量.标称值、翘曲量.正公差、翘曲量.负公差及最大直线度。
在显示区域的中间部分显示处理前后的情况:处理前水平1、处理前水平2、处理前水平3、处理后水平1、处理后水平2、处理后水平3;处理前垂直1、处理前垂直2、处理前垂直3、处理后垂直1、处理后垂直2、处理后垂直3(直线度测量仪由3台小测量仪组成,每台小测量仪分别测量水平与垂直信息,本部分显示的就是这6组测头的信息);风压情况。
在显示区域的下半部分显示:告警数据与趋势图。
直线度测量仪的软件系统就先介绍到这里了,这是为直线度测量仪专业定制的测控软件系统,显示所需的各种信息,同时也为各种其他的智能测量仪提供软件系统的定制。
