直线度测量仪 钢材产线数据检测与分析

发布日期:2022-08-10 17:06
信息摘要:
钢管、圆钢、钛棒、棒材、管材、线材等很多的轧材都需要测量直线度,这些轧材在生产中进行检测,能有助于及时矫直,更快速,更高效的完成生产。 生产制造 确定需要检测的轧材...
钢管、圆钢、钛棒、棒材、管材、线材等很多的轧材都需要测量直线度,这些轧材在生产中进行检测,能有助于及时矫直,更快速,更高效的完成生产。
生产制造
确定需要检测的轧材,并了解现场工况,制定解决方案,设计加工图纸,编写程序及软件系统,来料加工,跑数调试,检验,发货进行现场安装与验收。
测量原理
为了能在线检测直线度尺寸,采用光电检测原理,使其能进行非接触式检测,适应各种热轧、冷轧不同的工况,同时采用3点法测量直线度尺寸,每台直线度测量仪具备3个测量仪,前后两个负责将测量的点拟合成一条直线,中间的则作为参照物计算直线度尺寸。
现场测试

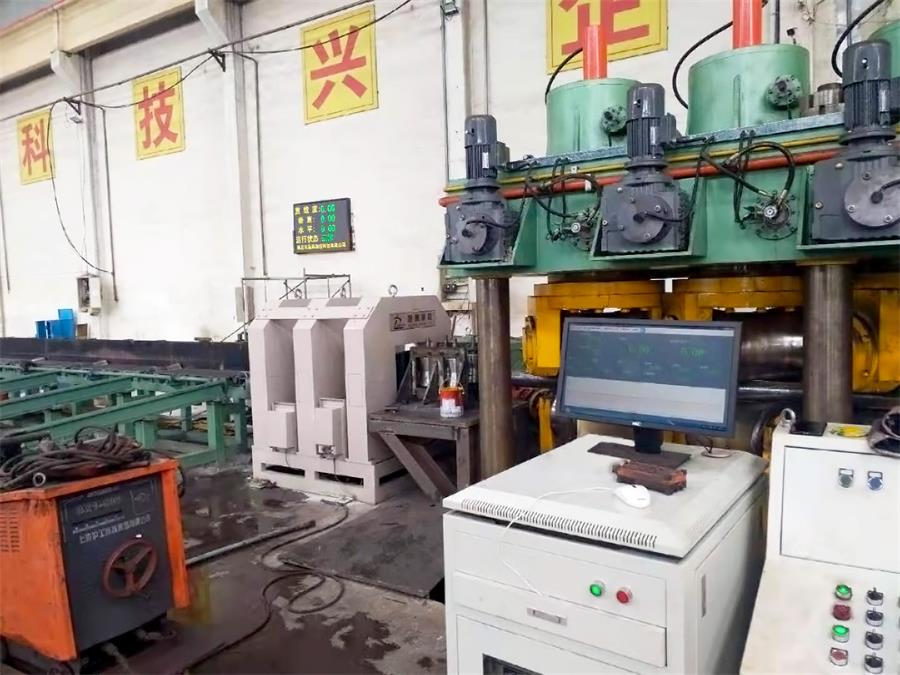

直线度测量仪安装在生产线后,要经过静态验收与动态验收双重检验,在测试中,能适应轧钢现场环境,能保证测量精度等各项通过,合格后才会交付使用。
测控软件
直线度测量仪具备自主研发的测控软件系统,对测量的数据进行计算、显示、存储、分析、图像绘制等。可对测量仪的各项功能进行操作。通过测控软件,能直观的了解目前的直线度情况,也能通过历史记录查询某一次的检测情况。
软件功能
(1)显示器显示内容:实时直线度误差值及最大直线度误差。
(2)产品参数设置:可设置产品规格、棒材标称直径、直线度公差等参数。
(3)系统参数设置:可设置刷新频率、通信端口等。
(4)报警设置:可设置报警的形式和阈值,测量值超差时声光报警。
(5)修正功能:误差过大时,放入标准直棒后校准可恢复精度。
(6)存储功能:每根钢材保留一个完整的测量记录,测量记录可随时导出。
(7)通信接口:TCP/IP协议,网线传输,测径仪至工控机。
技术参数
(1)可测棒材直径范围(mm):50~140
(2)直线度测量精度(mm):≤±0.5
(3)测量频率(Hz):500
(4)环境温度要求(℃):-20~50
(5)环境湿度要求(%RH):85(不结露)
(6)测量仪的外形尺寸约(mm):1240×1150×1660(L×W×H)
直线度测量仪即可用在各种生产线上,也可定制支架,通过移动测量仪或轧材来检测离线时的直线度尺寸。直线度测量仪尤其适用于矫直机前后对产品进行检测。
