基于厚度测量软件的板材厚度检测

发布日期:2022-08-03 17:44
信息摘要:
厚度是各类板材品质必检的尺寸之一。在实际测量中,板材厚度的测量,尤其是宽板中间位置的厚度尺寸测量,是一项较为困难的工作。为此,研发了非接触式的激光测厚仪,板材的材...
厚度是各类板材品质必检的尺寸之一。在实际测量中,板材厚度的测量,尤其是宽板中间位置的厚度尺寸测量,是一项较为困难的工作。为此,研发了非接触式的激光测厚仪,板材的材质、温度、软硬度等都不影响测量结果。

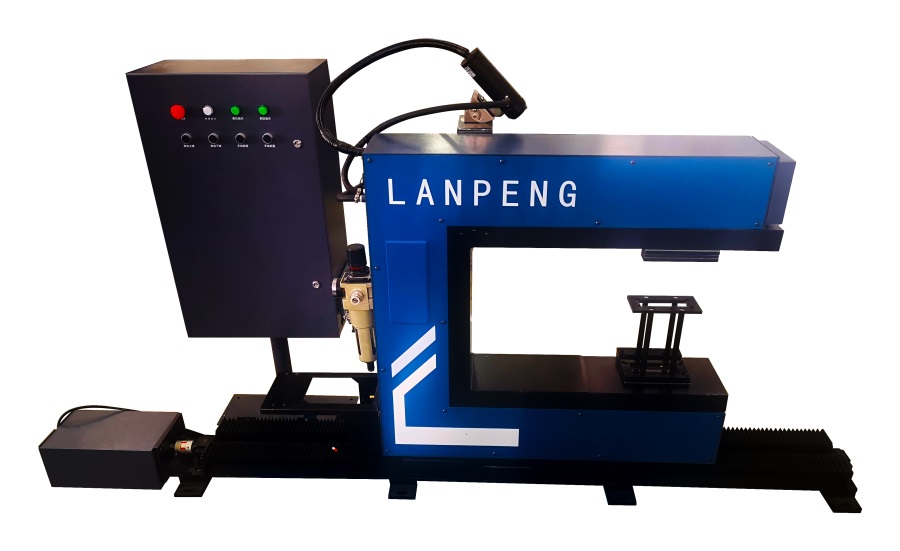

激光测厚仪安装有相对的激光测头,分为单点测量与多点测量,单点测量即检测一个点的厚度,多点测量即检测多个位置的厚度,根据检测需求将测头布置在需检测位置,即可进行检测,同时还可检测测头布置在导轨滑台上,以应对不同规格不同位置的尺寸检测。

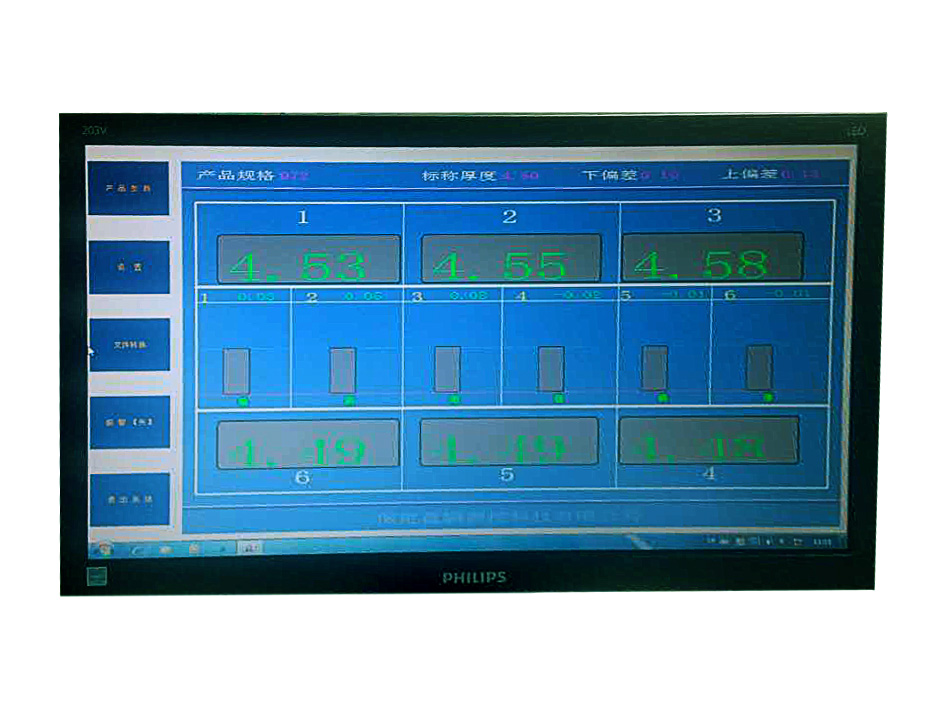

激光测厚仪作为智能测量设备,为了更直观的了解生产状态,同样可配备厚度测控软件系统。是专为厚度检测研发的,根据不同厂家需要不同,测控软件系统稍有差别。
以3点激光测厚仪为例,来看下激光测厚仪的软件系统。

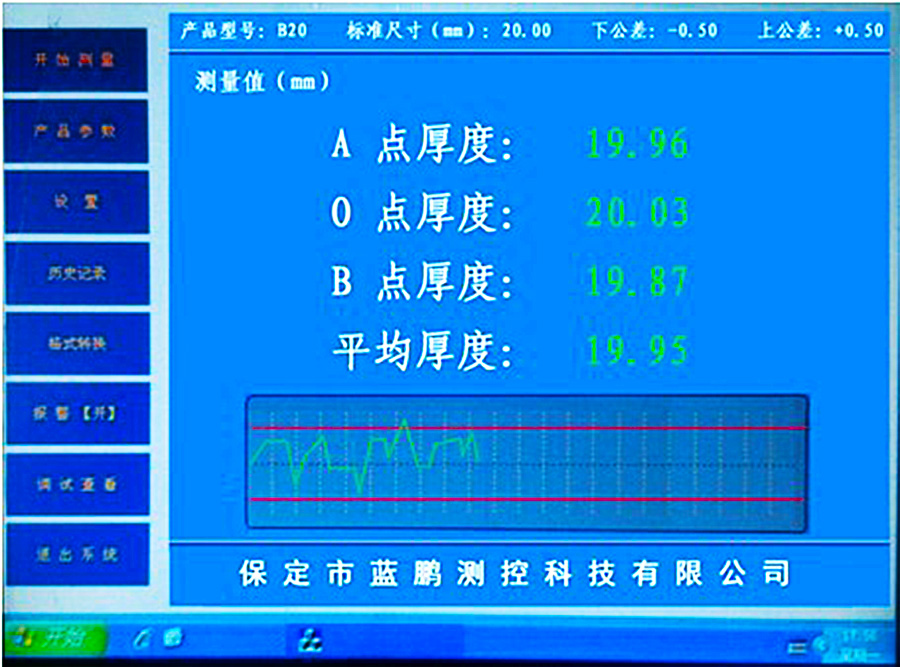

其主界面如下图所示,在上部显示了本批次被测板材的基础信息,产品型号、标准尺寸、下公差、上公差。
显示区域分别显示3个测头测量的数值,本次以A、O、B点厚度尺寸分别显示,同时计算出了平均厚度尺寸。
显示区域的下半部分则显示趋势图。两根红色的线条分别代表上下公差位置,绿色折线代表在该时间内的厚度值,超出红线则代表超差,通过折线可以看到板材厚度的趋势变化情况。
此外还可以切换不同的界面,如产品参数进行参数信息设置,历史记录可查看历史数据,报警(开)可自己决定是否开启报警提示等。
除了定点测量,还有一种类型的测厚仪可以定制,即扫描式激光测厚仪,它是通过测头在支架的带动下,进行不停的往返运动,从而测量得到不同位置的板材厚度尺寸。

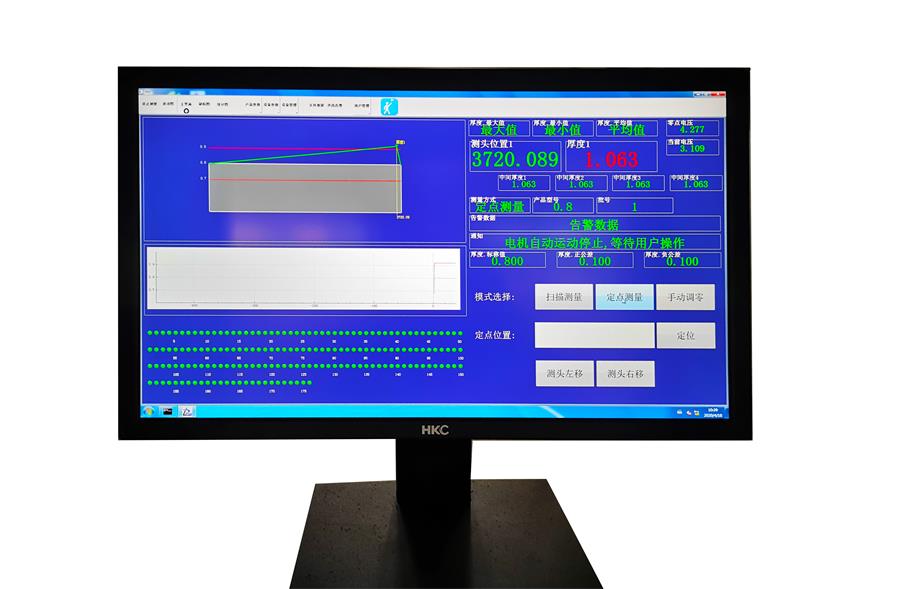

扫描式激光测厚仪具有主界面、波动图、缺陷图、统计图、历史数据等多个页面可查看。从主界面可以看到被测板材的基本信息(根据所测板材进行设置)、测量厚度值、测头位置、计算尺寸、趋势图等信息。
该种类型测厚仪还可以选择定点测量与扫描测量两种不同的模式,可根据需要将测头手动向左、右移动。以检测某个位置的尺寸信息。
此外还有其他类型的激光测厚仪的测控软件系统,大同小异,根据测厚仪及所需功能进行定制,解决厚度测量的各种问题,直观的提供各项数据。
测厚仪的软件系统仅是其中的一项,还提供各种测量仪器的软件系统定制,为智能化展示提供助力。
