光电测径仪是精密智能仪器，集光、机、电、计算机于一体的检测设备，而在线测径仪作为工控机设备之一，里面有很多的技术性的知识，本文主要是以简单易懂的方法让你了解测径仪是如何检测外径的。

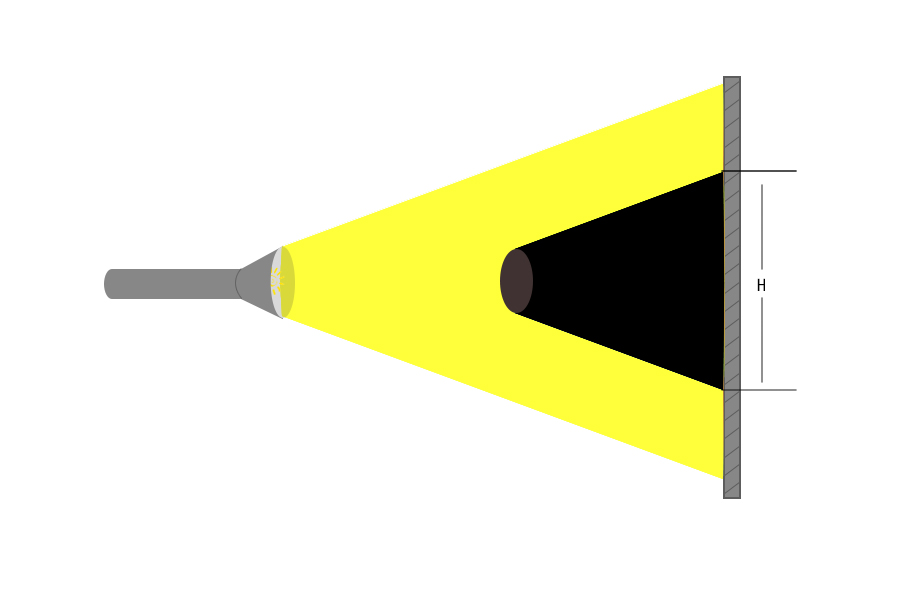

光无处不在，日光、月光、灯光，每个物品在光下都会产生影子，当用手电筒照射圆形物品时，会形成一个等比例大小的阴影，而这个阴影通常比本体尺寸大，通过测量影子的长短并通过比例即可计算本体的尺寸。

当然光电测径仪作为在线测径仪，并不是这样简单的采用一个光源就能测量，要考虑多种实际使用因素，如影子如何测量、轧材抖动导致比例变动、光源与被测物的距离、其他光的干扰等等。

1、光源与影子的变动

光源发射出的光可以看成是从光源发出的一条条密集光线呈发射状态组成的光带，距离越远，光线与光线之间的距离越远，也导致了影子的变化，物体与遮挡物越远，影子越大。

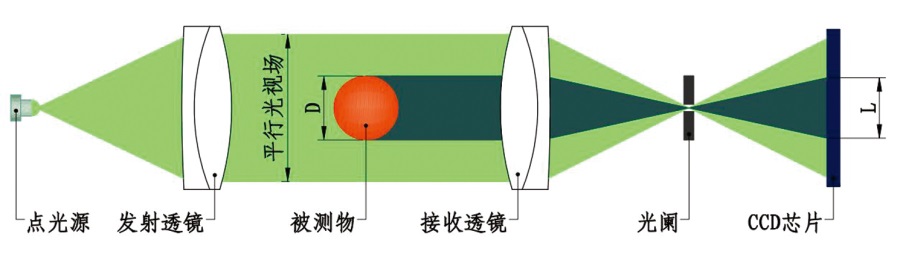

相交的线会越来越远，而平行线则每个位置都是相等的距离，在线测径仪就是利用了这一特性来完成检测的，从点光源发射的光线经过发射透镜组变成平行光，照射被测物后，则可获得与被测物尺寸一致的阴影，而通过计算阴影的尺寸即可得到准确的外径尺寸，同时为了避免其它光线的影响，采用绿色光源的同时安装滤光镜片，除绿色光源外的其他颜色光源的影响基本可忽略不计，根据使用环境不同也可定制成其他颜色光源。当然其中要解决的问题依然不少，如何形成平行光、边缘照射清晰度等。

2、线阵CCD的使用

光电测径仪作为在线测径仪，自然不可能人工去测量阴影的尺寸，因此借助线阵CCD来进行阴影尺寸的检测，CCD器件具备感光单元，同时由于其单排感光单元的数目可以做得很多，在同等测量精度的前提下，其测量范围可以做的较大，并且由于线阵CCD实时传输光电变换信号和自扫描速度快、频率响应高，能够实现动态测量，并能在低照度下工作，所以线阵CCD广泛地应用在产品尺寸测量和分类、非接触尺寸测量、条形码等许多领域。

3、小孔成像的应用

线阵CCD也是有尺寸大小的，为了能对较大尺寸的轧材也进行高精度的检测，就采用了小孔成像技术，它可获得同比例放大或缩小的实像，实现高精度的检测。

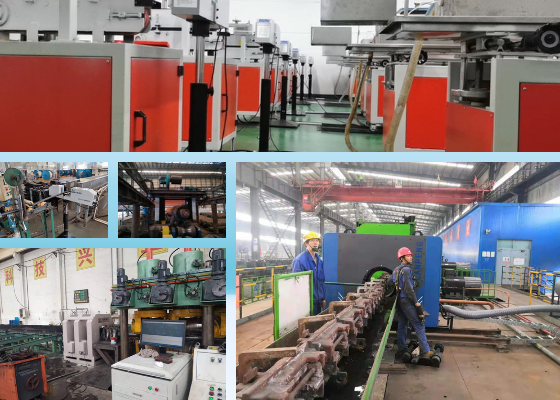

当然测径仪不仅仅是解决以上问题就能使用，各种现场因素的影响、软硬件的设计、程序代码的编写等都是技术性问题。蓝鹏技术工程师在测径仪研发生产制造方面已经有了一套成熟的体系，在各大中小工厂使用，克服了各种恶劣环境的影响，完成高精度的外径尺寸检测，为工厂带来更大的经济效益。
