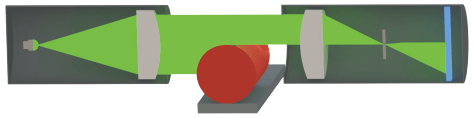

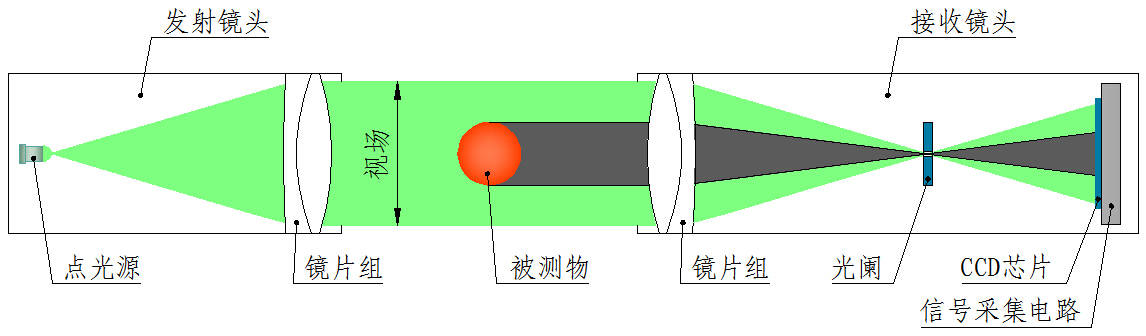

1、测量原理

2、布置形式

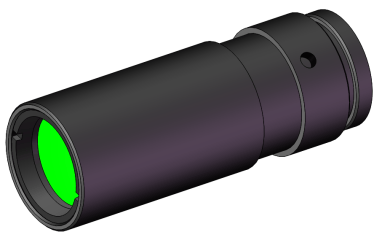

3、测头

蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好

每组测头由一个发射端和一个接收端组成

采用高亮度LED光源，最高亮度可达3000mcd

测量频率500HZ（可选2000HZ）

正常使用寿命在80000小时以上

4、机械结构

全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。

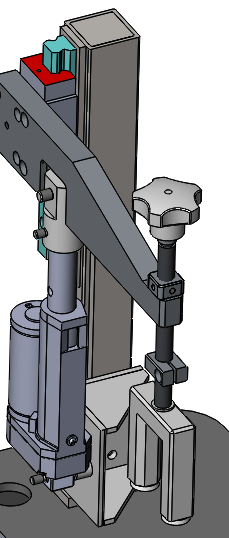

5、定位工装

搭配自动压紧机构，按键操作，自动压紧释放，使用方便

6、拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

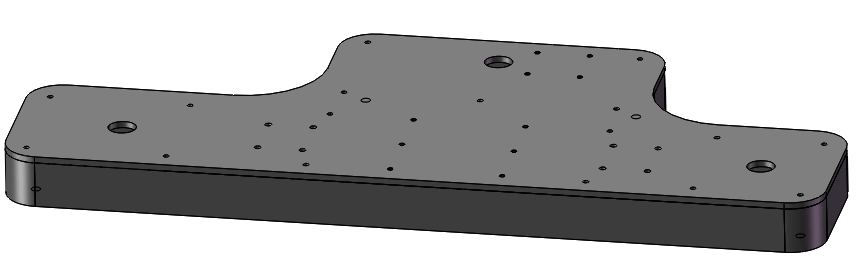

7、支撑/底座

可按需求定制机架平台，空间利用率高，适应多样化需求

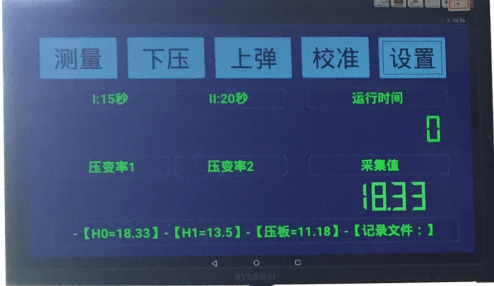

8、测量界面/功能

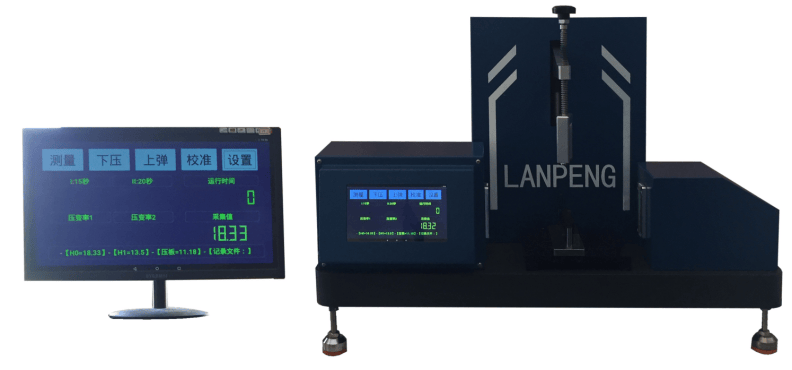

9、设备整套示意图

第四页

应用范围

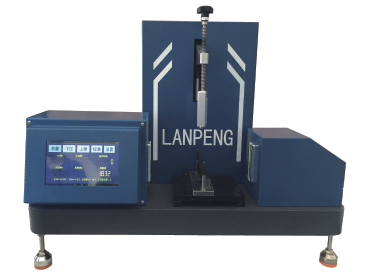

设备主要用于汽车门窗密封胶条老化试验后的回弹性能测试，是胶条生产厂家和汽车厂质量检验的高性能仪器。

可根据用户需求自定义软件功能和硬件结构。

功能描述

* 对被测物压紧迅速释放后的回弹量及其回弹特性进行测量、分析

* 支持测量时点自定义，支持曲线绘制，并支持倒计时提醒。

* 数学模型预测功能：测量5分钟（可自定义）回弹量、预测其后60分钟的回弹量，预测结果准确，显著提高效率

* 支持样件名称自定义，并支持样件分组管理。

* 支持多样件分时段测量，分别记录。

* 支持测量记录存储，及Excel导出

* 实时测量，测量速度快；

* 外置操作手柄，数据外接屏显示，现场操作更方便；

* 校准功能，测量误差过大时，放入标准量块校准可恢复精度；

* 测量点可随意调整；

使用方法简述

设备采用光电测头的高度-位置测量原理进行测量，测量值以平台为基准“零位”。测量时先利用下压机构将胶条工装压在平台上，并测量一个压紧的高度。然后下压机构瞬间释放将胶条压板抬起，光电测头对胶条的回弹过程进行测量，并绘制回弹量—时间曲线。设备的嵌入式智能模块可设置释放后的10个时间点（可预设时间点数量）的回弹量持续测量、分析、记录等。设备具有数据输出功能，且配备上位机软件，可将测量数据上传到上位机进行分析、处理。
