螺旋焊管是将低碳碳素结构钢或低合金结构钢钢带按一定的螺旋线的角度（叫成型角）卷成管坯，然后将管缝焊接起来制成，它可以用较窄的带钢生产大直径的钢管。

质量保证

按照螺旋焊管生产标准的规定，螺旋焊缝钢管的主要检验/控制项目包括：

外形尺寸：钢管外径、壁厚、椭圆度、弯曲度、管端垂直度。

长度外观质量：焊缝余高、错边、钢管表面、分层、夹杂、焊缝缺陷判定。

化学成分、焊接接头拉伸试验、静水压试验、酸蚀检验、无损检验。

蓝鹏测控作为几何尺寸测量仪器专业厂商，为某螺旋焊管厂生产制造了可检测外径、椭圆度及周长的智能在线大直径测径仪。

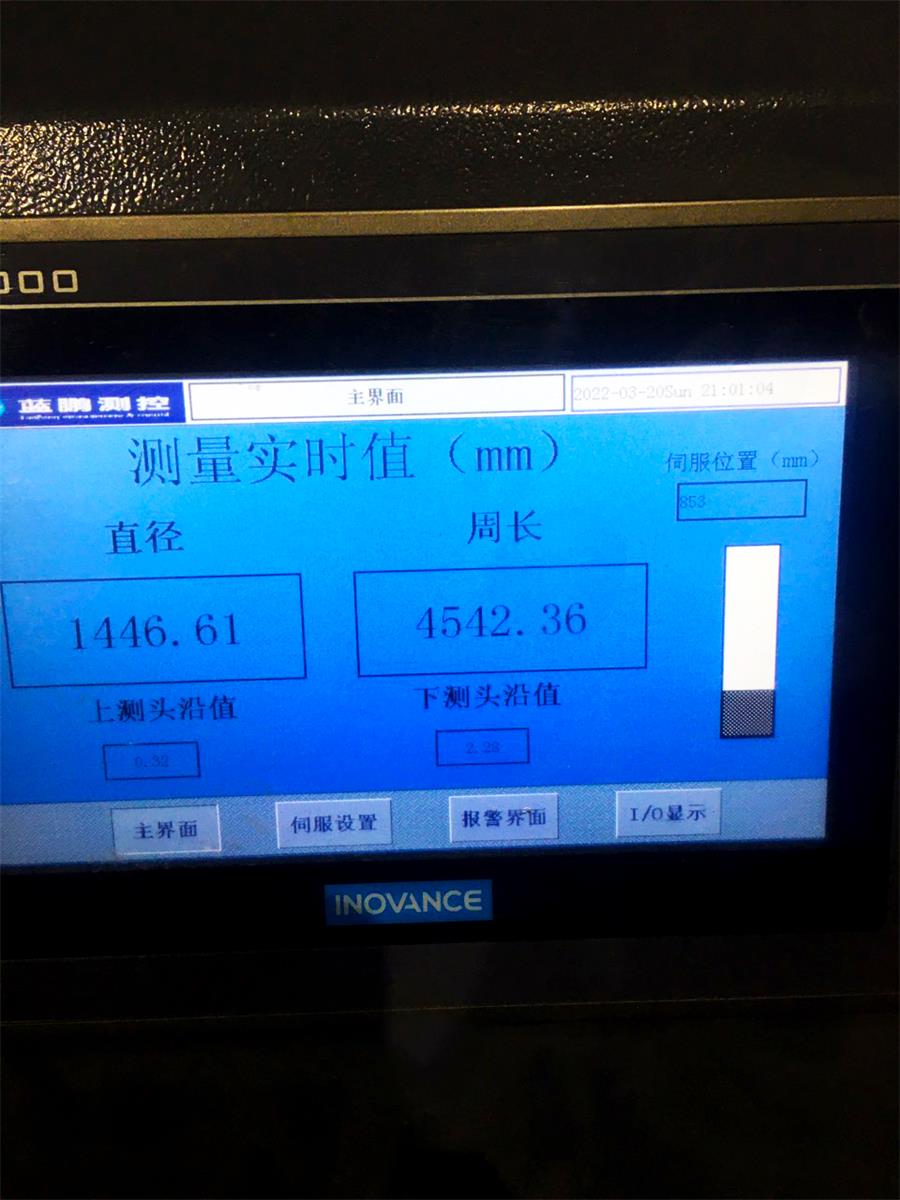

大直径测径仪实现了生产的所有螺旋焊管规格范围内的在线测径，实现直径、周长、椭圆度检测及报警。二维传感器加防尘盖、防护罩、采用特殊设计，运转无声有力。在线连续检测，实现现场无人查看，远程接入中控室内查看，并在中控室中实现声音报警功能，流水线实现完全无人化智能作业。

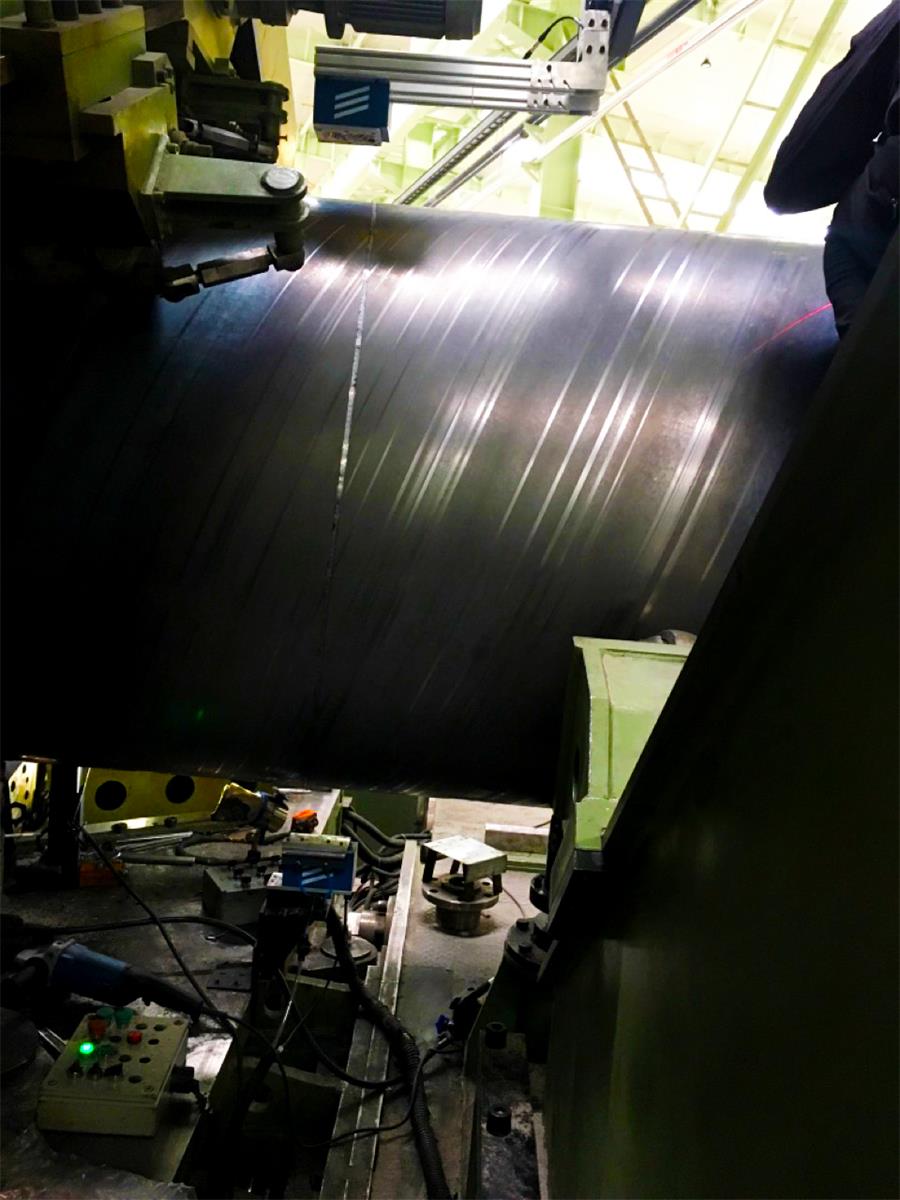

测径仪内设置两台激光传感器，可实时采集测头到被测物外表面的距离数据。底部测头防护箱视窗框配吹扫系统，尽量避免灰尘、雾气对测量精度的影响，控制系统用于控制设备运行，和数据计算、图像处理等工作。

设备参数

测量精度：直径≤±0.25mm；周长≤±1mm。

设备尺寸：3408*1525*3500。

测量范围：610~3048mm。

采样频率：3.8毫秒。

工作电压：200V-240V/380V-480V。

工作方式：连续。

环境温度：-10℃~50℃。

环境湿度：小于99%。

大直径测径仪是根据该厂螺旋焊管的生产需求研发的设备，通过沟通需求，现场考察，研制了符合该厂检测需求的智能型大口径测径仪，满足生产的610~3048mm范围内的螺旋焊管尺寸检测，检测不同规格时，可调节测头距离，完成高精度大范围的尺寸检测。

蓝鹏测控致力于几何尺寸智能测量仪的研发，对各大中小口径的钢管均可检测，完全根据生产需求定制，确保每台仪器都能满足产线检测需求。
