除了宽带钢，还有窄带钢，宽带钢测宽与测厚，通常使用两种不同的测量原理进行测量，宽度采用光电测量原理，厚度采用激光测量原理，这样能保证测量精度与测量范围，对倾斜幅度不大，且宽度较小的窄带钢而言，采用光电测头即可测量宽度与厚度尺寸，性价比高，测量精度高。

当测宽测厚仪视场中通过被测物时，被测物遮挡的部位将在CCD芯片上形成一个边界清晰的阴影。通过阴影的长度L可分别测出带钢的宽度W和厚度H。

技术参数

（1）测量范围（mm）：400mm；

（2）可测被测物宽度（mm）：400mm；

（3）可测被测物厚度（mm）：0～10mm；

（4）测量精度（mm）：≤±0.02；

（5）重复性（mm）：＜±0.01；

（6）测量频率（Hz）：500；

（7）数据输出协议：RS485/422任选，自定义协议，双方协商。

软件功能

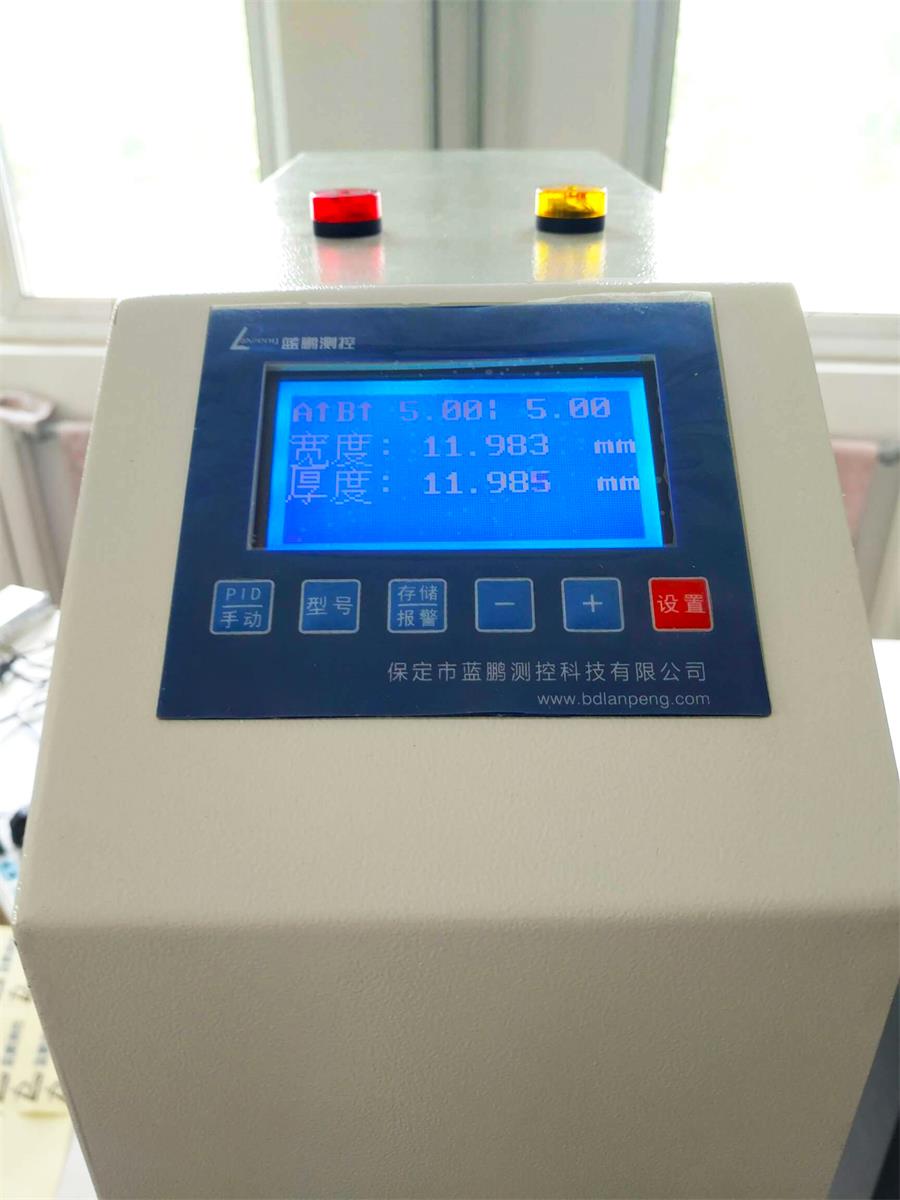

（1）液晶屏显示内容：实时测量值、标准值、上下公差等。

（2）外接屏显示内容：实时测量值。

（3）产品参数设置：可设置产品规格、标准宽度值、厚度值、上下公差等参数。

（4）系统参数设置：可设置刷新频率、通信端口、系统的校零等。

（5）报警设置：可设置报警的形式和阈值，测量值超差时声光报警。

（6）修正功能：自动修正，放入标准直径量块后自动校准；

手动修正，填入修正量（需增加或减小的数值）后修正。

（7）数据传输功能：可上传数据至上位计算机。

测宽测厚仪的性能特点

（1）测量准确，动态测量误差不大于0.02毫米。

（2）独特的抖动误差消除技术，彻底消除了被测物抖动带来的测量误差。

（3）全数字化高频测量系统，测量频率高达500Hz，即每秒钟测量500个尺寸。

（4）测量数据“超差”时自动报警功能。

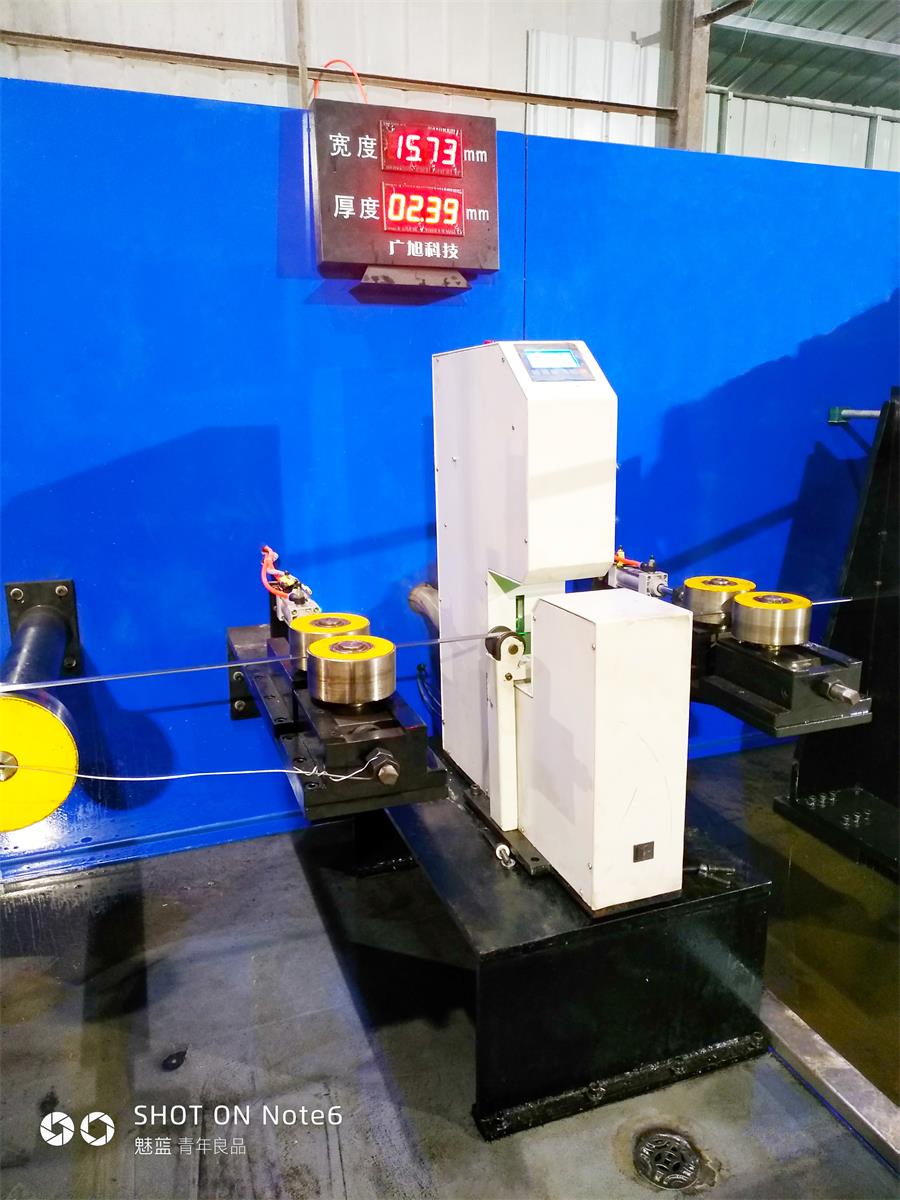

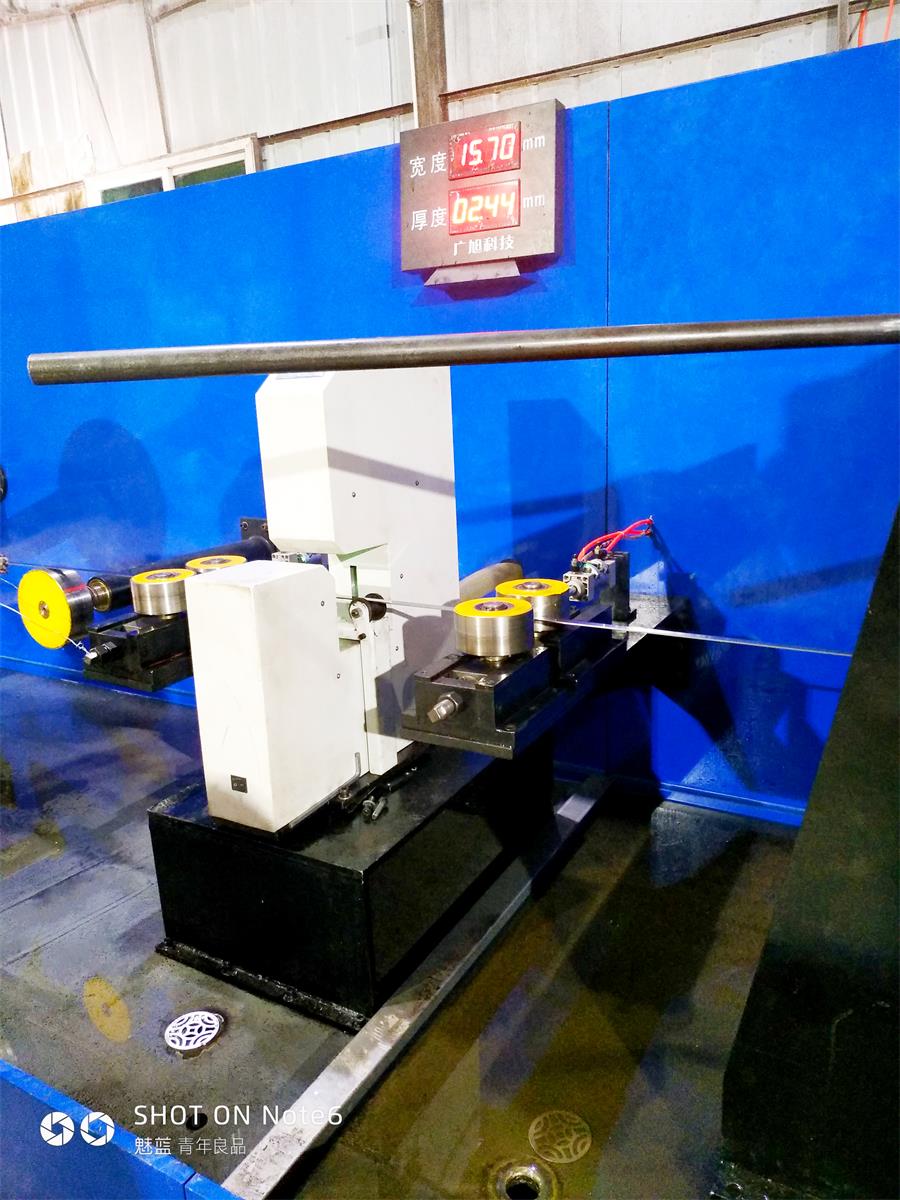

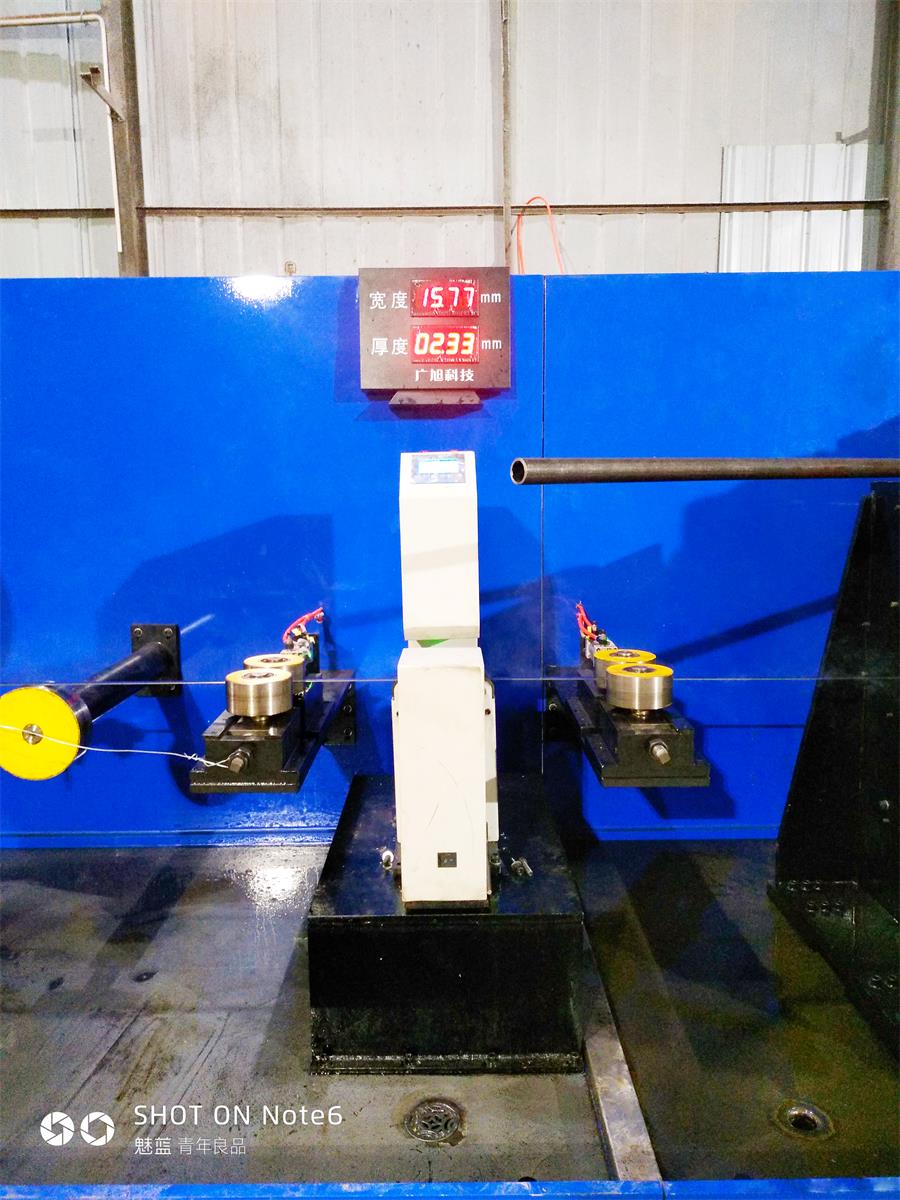

测宽测厚仪是小台式测量设备，宽度厚度均可检测，配备外接显示屏，方便远程观看，其实在各种带钢生产中，都有相应的在线测宽测厚仪可供定制，满足各种产线需求。
