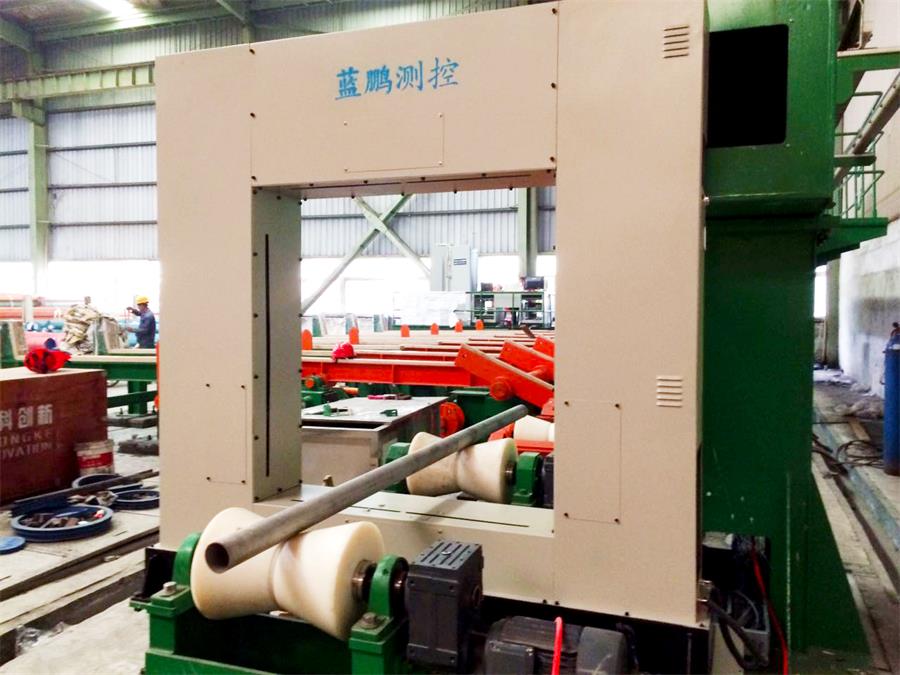

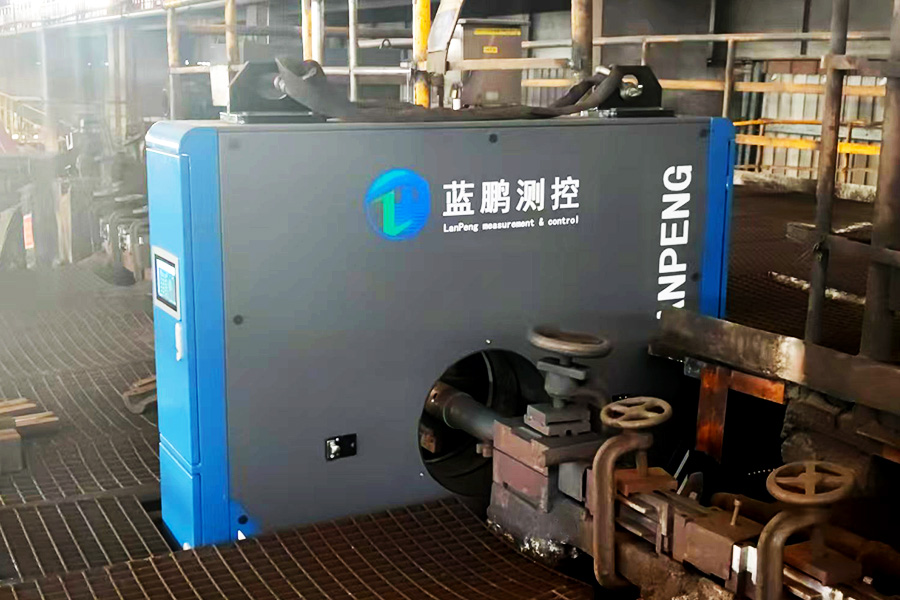

大直径管材外径在线检测就需要用到大直径测径仪，在这次为某钢厂定制的测量设备中，其生产的钢管不行旋转行进，又需要对椭圆度尺寸进行检测，为此定制了双轴大直径测径仪。

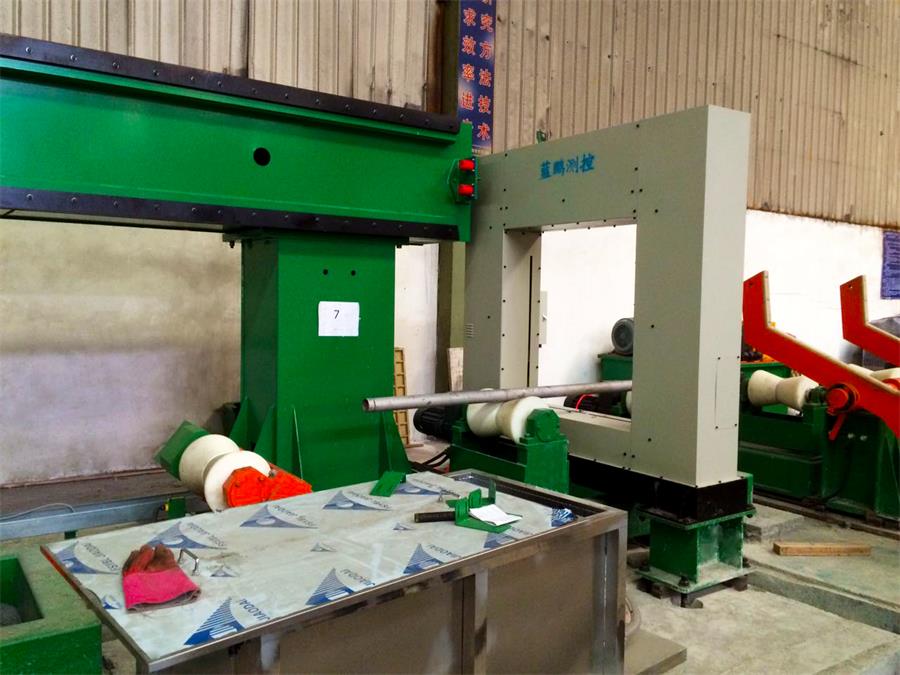

LPBJ900.2A型在线测径仪采用两组间距可调双测头，每组测头分别对一个方向的外径尺寸检测，通过两个方向所测外径尺寸，测量得到椭圆度尺寸。

在测径仪中，每组单测头的发射镜头和接收镜头均安装在可沿径向同步移动的镜头支架上，镜头支架由步进电机带动精密滚珠丝杠驱动。

通过两组单测头的径向移动可以实现测头间距的精确调整。例如当两组单测头背向移动时，测头间距增大，该测头即可测量较大规格的管材；当两组单测头对向移动时，测头间距减小，该测头即可测量较小规格的管材。测头间距的调整靠测量软件驱动。

这种间距可调双测头模式能让其检测范围更大，从小规格到大规格尺寸的全面覆盖检测。无需要新的仪器进行不同规格轧材的检测。

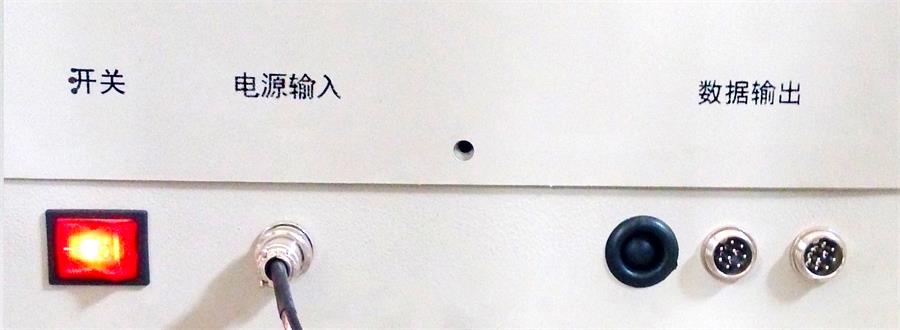

设备供电：供电部分的连接，是由现场预留的动力电缆（交流照明电）连接到测径仪的“电源输入”插头。

数据输出：测径仪预留2个数据输出接口，通讯协议为RS422。

基本参数

1、测量范围：Φ100～Φ900mm；

2、被测物直径：Φ114～Φ830mm；

3、允许偏差：≤0.05mm；

4、测量频率：500Hz；

5、单测头测量范围：≥Φ64mm；

6、钢管同轴度要求：≤25mm；

7、设备总功耗：kW；

显示内容：

分别显示2路测头的测量直径、平均直径、椭圆度。

软件功能：

产品参数设置：可设置产品规格、正负公差、椭圆度公差等参数。

修正功能：自动或手动修正，当系统误差过大时可用标准量块自我校准。

测量规格自动调整功能：当更换的管材规格与前规格差距过大时可用规格调整功能自动调整测头至合适位置。

在按下设备的“软件启动”开关后将自动进入主界面，同时会呼出虚拟键盘。在以下内容中的各个界面中输入数字时均可通过虚拟键盘输入。

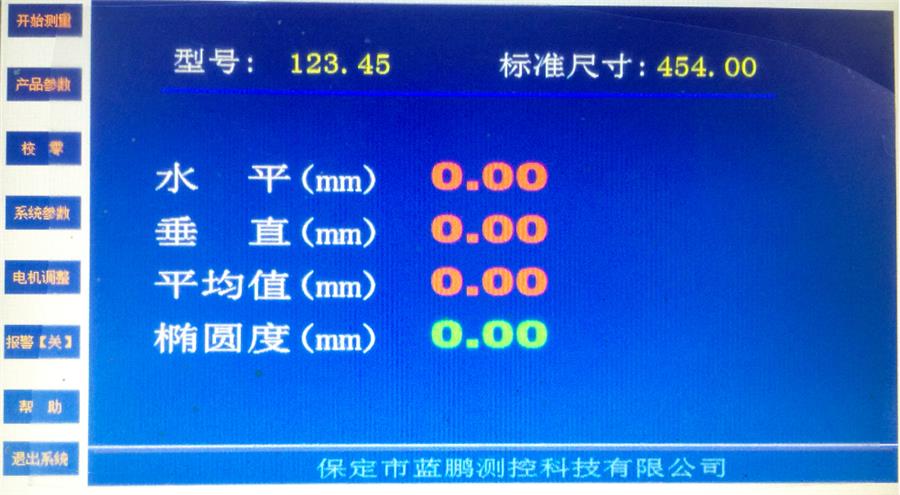

主界面左方是软件的工具栏，从上到下分别设置了“开始/停止测量”、“产品参数”、“校零”、“系统参数”、“电机调整”、“报警【开/关】”、“帮助”和“退出系统”8个工具按钮和菜单。

工具栏右边深蓝线上方分别列出了被测物的“型号”和“标准尺寸”。

工具栏的左下侧为数据区，分别显示了每个测量周期下产品的“水平”、“垂直”、“平均值”以及“椭圆度”。

测量过程中，测量数据在要求公差范围内，数据以绿色显示；在上超差时数据以黄色显示，在下超差时数据以红色显示。

测径仪是精密的光学测量设备，对多规格大尺寸轧材检测非常便利，目前也为多个厂家都定制了各种类型的大直径测径仪，有钢管边行进变旋转的，采用1组间距可调双测头即可完成直径与椭圆度的检测，如是本文所介绍的，则采用2组间距可调双测头进行检测。
