有的钢厂生产的钢材种类很多，为了节约资金，让测量仪尽可能多的完成多种钢材的尺寸检测而研发定制了多功能测径仪。



某大型钢厂生产轧制有棒材、角钢、扁钢三种类型的钢材，为了对这三种钢材均能做出检测，研制了LPBJ150.8多功能测径仪，它是非接触在线检测设备，主要用于冶金业棒材外径，角钢边长，扁钢的宽度和厚度在线检测。测量的数据客观，实时性好，测量结果保存完整，对生产线进行质量监测、跟踪和生产工艺分析。





测径仪是集光学、机械、电子和计算机技术一体化的测量设备。它采用双测头技术，以应对大尺寸钢材的检测，使其适应各种规格的钢材测量。根据该钢材的生产情况及要求，测量车内装了五路70单测头和三路由70单测头组合的150双测头。



主要技术参数



测量范围：0～150.00mm。



允许偏差：



圆钢≤±0.02mm；



角钢边长≤±0.10mm（在扭转0～3°范围内）；



扁钢宽度≤±0.15mm（在扭转0～3°范围内）；



扁钢厚度≤±0.05mm（在无扭转情况下）；



重复性：≤±0.01mm。



测量频率：≥500Hz。



显示内容：



实时显示测量数据、曲线以及缺陷，显示响应时间小于0.2秒。



显示器：同一时刻被测物4个方向的外轮廓尺寸、最大值、最小值、平均值、椭圆度和截面图，尺寸波动趋势图，缺陷分析图。



现场LED显示屏：同一时刻测量数据的最大值、最小值、椭圆度及设备运行状态。显示频率0.66～3次/秒。



多功能测径仪配备了测控软件系统，可显示并分析不同的钢材检测结果。

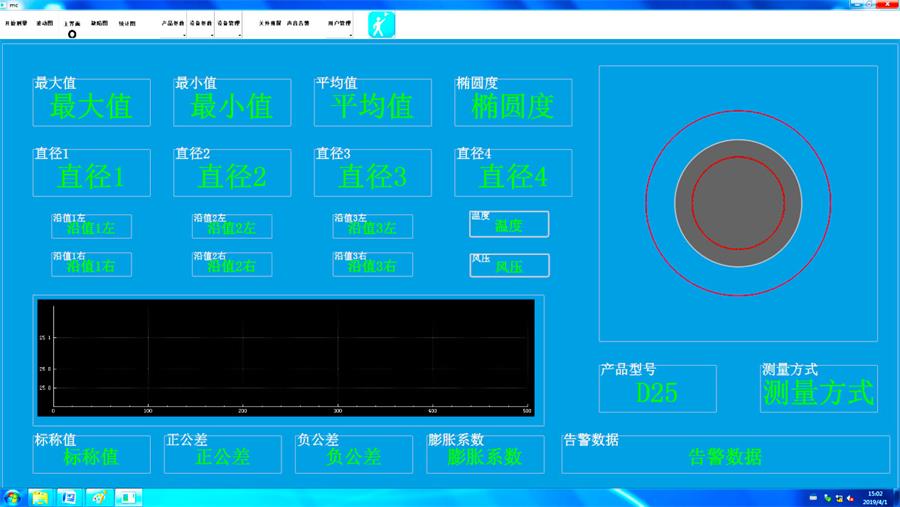

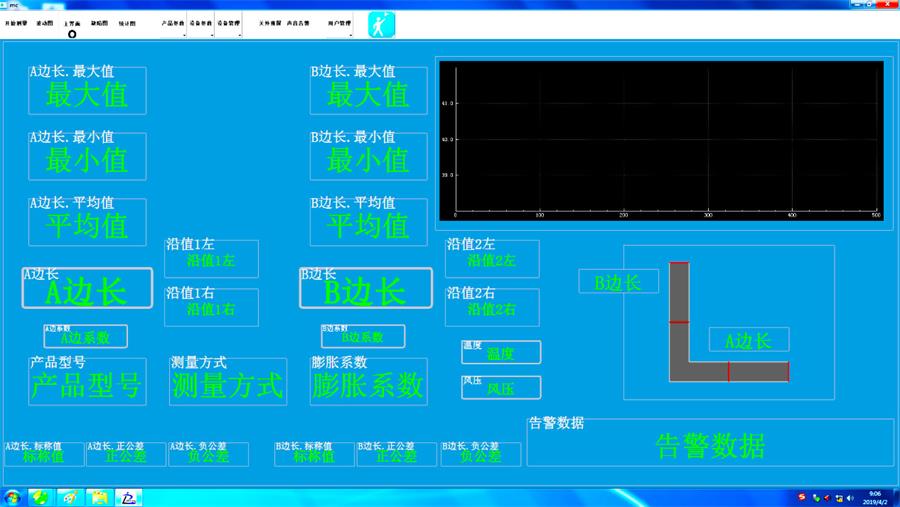

“截面类型”选择“角钢”。“截面类型”选择“钢板测厚测宽”。“截面类型”选择“圆钢”。不同的钢材选择不同的截面类型。





主界面分菜单栏、数据展示区和告警区三大块。





菜单栏有“主界面”、“产品参数”、”设备参数”、”设备管理”、“关外接屏/开外接屏”、“声音告警/告警静音”、“用户管理”等几个按钮组成。





数据区显示的数据有统计数据、测量数据、标称值、正负公差、膨胀系数、温度、风压等与测量相关的数据以及截面图和趋势图。



告警区域显示设备运行错误和其他提示。



正是因为根据需求定制的测量设备，使其能对多种钢材，多种数据进行检测，也为各生产线提供各种几何尺寸检测定制服务。
