【案例分享】智能测径仪在某大型钢企轧制中的

发布日期:2022-09-01 17:58
信息摘要:
蓝鹏测控为某大型钢企定制了3台不同规格的测径仪应用于不同位置的外径尺寸检测中,除了常规测径仪的的功能外,还根据需求,添加了一些其他特殊功能。 根据该大型钢厂的现场布...
蓝鹏测控为某大型钢企定制了3台不同规格的测径仪应用于不同位置的外径尺寸检测中,除了常规测径仪的的功能外,还根据需求,添加了一些其他特殊功能。
根据该大型钢厂的现场布置图,测径仪布置位置:距离精轧机组入口一段距离处布置第一台,距离减定径机组一段距离处布置第二台,距离吐丝机中心线一段距离处布置第三台,共布置3台。其中进精轧机之前的被测物直径最大为30mm测径仪型号为LPXJ60.8(以前的型号,现型号更名为JG08/Z-DG60-A),出精轧机之后被测物最大为25mm测径仪型号为LPXJ40.8(以前的型号,现型号更名为JG08/Z-DG40-A)。
本文介绍一下LPXJ40.8测径仪在该钢厂的应用,LPXJ60.8测径仪下期为您介绍。
LPXJ40.8测径仪选择平坦位置安装,高热的钢材在产线中生产,通过过钢导槽经由测径仪,被测径仪测量记录数据,并对数据进行处理,将所需各项信息显示于计算机测控软件及外接大LED屏上。
每台测径仪配置8组测头部件,8组测头的16个镜头在主盘体的圆周上均匀分布,所以轧材的每一个测量截面可以测量出均匀分布的8个方向的直径尺寸,基本可以反映轧材的真实截面尺寸。
测径仪毕竟是用于恶劣的轧钢现场,因此在测径仪主体上配置冷却防尘系统,并将工控机安装在环境较好的位置。
在线测径仪配备了高压鼓风机装置,高压离心通风机上装有空气过滤装置,风机的出风口通过软管向测径仪输送洁净的冷风,以避免钢材轧制过程中的水雾和氧化铁皮进入测径仪内对光学系统测量产生干扰。

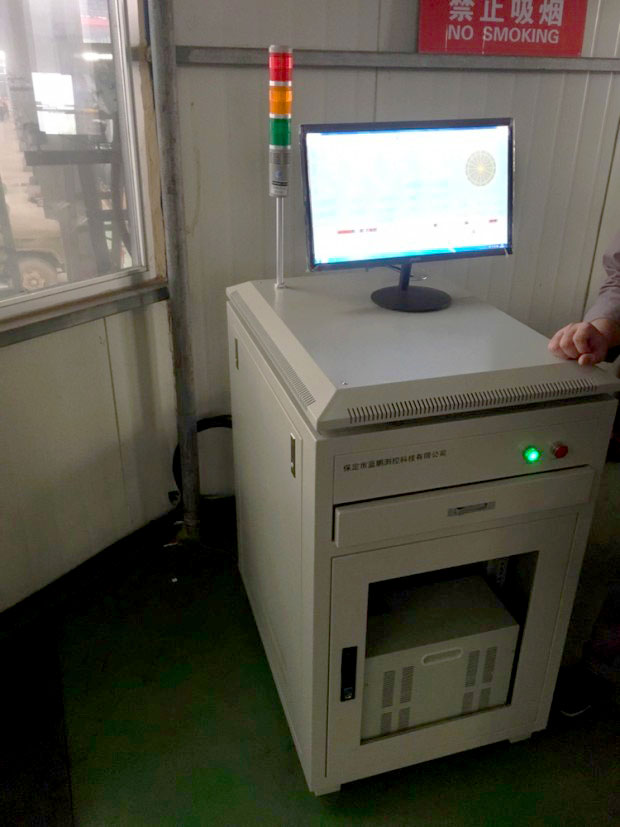

根据钢厂的实际情况,将工控机安装在了隔离的“小房子”里,在这里可以看到其测控软件所显示的各项信息,并可进行测径仪的操作。

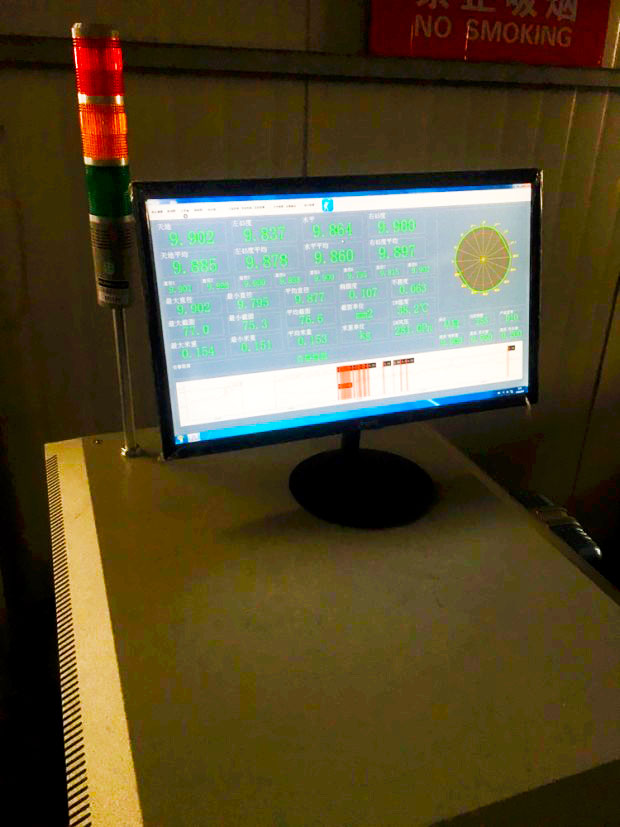

测控软件系统,除了显示八轴测头所测外径、各种计算值、标称值、截面图、趋势图等常规的尺寸,还根据钢厂的需求增添了一些功能:天地、水平、天地平均、水平平均。其中水平数值为通道五数值,天地数值为通道一数值。水平平均为通道三、四、五、六、七五个通道的平均值。天地平均为1、2、3、7、8五个通道的平均值;最大截面、最小截面、平均截面、最大米重、最小米重、平均米重。其中数值显示为黄色为下超差,数值显示为红色为上超差,数值显示为绿色为下超差。
外接大显示屏也做了一些改进,增添了显示信息,最大截面、最小截面、平均截面、最大米重、最小米重、平均米重、天地、水平、左45°、右45°、不圆度等信息。通过外接大显示屏同样能看出超差与否。
设备参数
测量范围(mm):φ0~φ40。
测量精度(mm):测量圆钢≤0.01;测量螺纹钢内径、纵肋、横肋≤0.05。
重复性 (mm):<0.01
测量频率(Hz):1000(即每秒测量1000个截面,目前已可升级到2000Hz)
以上即是LPXJ40.8测径仪的简单介绍。在轧钢现场应用良好,提供各种数据,让轧钢的检测更简便,更高精度。
