【案例分享】高线及盘螺轧制线上的十六轴测径

发布日期:2022-07-26 15:06
信息摘要:
高线是什么 高线是线材的一种,通常指用高速无扭轧机轧制的盘条,常见的普通低碳钢无扭控冷、热轧盘条(ZBH4403-88)及优质碳素钢无扭控冷、热轧盘条(ZBH44002-88)。高线的轧制速度...
高线是什么
高线是线材的一种,通常指用“高速无扭轧机”轧制的盘条,常见的普通低碳钢无扭控冷、热轧盘条(ZBH4403-88)及优质碳素钢无扭控冷、热轧盘条(ZBH44002-88)。高线的轧制速度在80-160米/秒,每根重量(盘重)在1.8-2.5吨,尺寸公差精度高(可达到0.02mm),在轧制过程中可通过调整工艺参数(特别是在冷却线上)来保证产品的不同要求。
高线和盘螺的区别
1、规格不同。盘螺一般直径规格为6.5mm、8.0mm、10mm、12mm、14mm较多;而线材一般直径规格为5~9mm。
2、形状不同。盘螺一般是螺纹形,而线材一般为圆形的。
3、应用范围不同。盘螺一般只作为建筑材料使用;而线材既可以作为建筑材料,又可以作为拉丝的原料;比如制成钢丝绳,或再经编织成钢丝网;经过热锻或冷锻成铆钉;经过冷锻及压成螺栓,以及经过各种切削加工及热处理制成机器零件或工具;经过缠绕成型及热处理制成弹簧等。
有的钢厂是高线及盘螺都生产的,因此测径仪满足两种类型轧材检测,有助于节约资金,节约空间位置,实现更便捷的检测。
一般的测径仪都推荐用八轴检测装置,可覆盖全截面测量,而为某钢厂定制的高线及盘螺测径仪,是根据其实际生产情况和轧制需求进行定制的十六轴测径仪,检测更精准。
LPXJ40.16型测径仪配置16组测头部件;16组测头的32个镜头在主盘体的圆周上均匀分布,测头夹角为11.25°,所以轧材的每一个测量截面可以测量出均匀分布的16个方向的直径尺寸,基本可以反映轧材的真实截面尺寸。

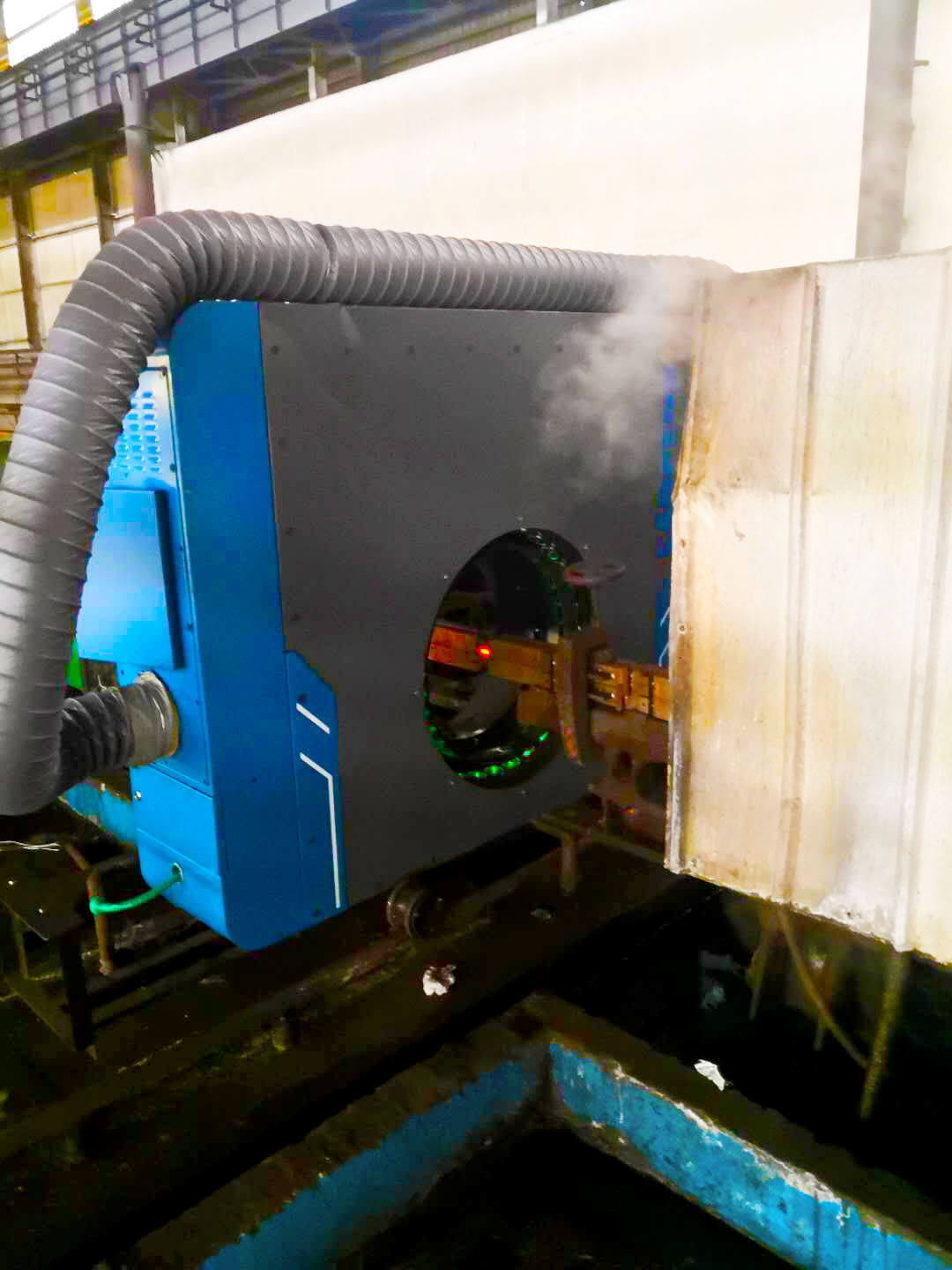

十六轴测径仪安装在生产线上,可以看到水雾弥漫,被测轧材高热,在IP54的防护等级下,这些统统不影响测径仪的测量。
LPXJ40.16型测径仪性能参数
1、测量范围:0-40mm;
2、被测物直径范围:0.1-30mm;
3、测量精度:线材测量精度≤±0.01;盘螺测量精度≤±0.03;
4、测量频率:1000Hz(即每秒测量 1000 个截面);
5、重复性:<0.01mm;
6、被测钢种:不限;
7、被测物:圆钢、带肋钢筋(螺纹钢);
8、轧制产品的温度:≤1200℃;
9、连续轧制时间:不限;
10、轧坯间隔时间:≥2s;
11、终轧速度:不限;
12、工作制度:连续运转工作制;
显示内容

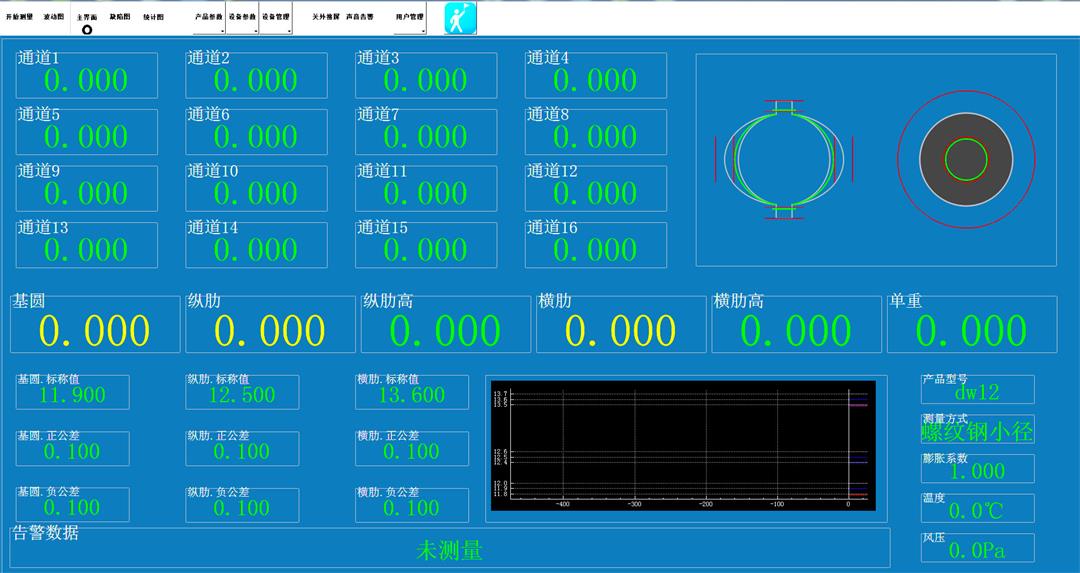

主控室LCD显示器:轧材外轮廓尺寸及截面图、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线,圆钢截面的最大/最小直径、椭圆度,各路测头的分项测量值。测量螺纹钢的内径、纵肋高、横肋高。
现场LED显示屏:现场显示圆钢测量的最大/最小直径、椭圆度、设备运行状态;显示螺纹钢测量的内径、纵肋高、横肋高、设备运行状态。显示频率1-3次/秒。
十六轴测径仪早已被安装在钢厂生产线上进行实时高精度的测量,优于尺寸精度0.02mm,测量精度达到了0.01mm。不管是高线还是盘螺都能进行高精度检测。让检测更便捷。更有软件系统对数据进行分析汇总,在轧钢生产中起到重要作用。
