【案例分享】激光测宽测厚仪在热轧钢板现场应

发布日期:2022-05-27 15:03
信息摘要:
如何实现自动化管理,如何进行在线检测,如何获得更多的检测数据,如何对数据进行分析,这些问题均可通过在线智能测量仪解决,而测宽测厚仪则是解决热、冷轧钢板宽度与厚度检...
如何实现自动化管理,如何进行在线检测,如何获得更多的检测数据,如何对数据进行分析,这些问题均可通过在线智能测量仪解决,而测宽测厚仪则是解决热、冷轧钢板宽度与厚度检测问题的设备,下面就来看一下测宽测厚仪在钢板生产线中的应用。

LPBKH200.4型测宽测厚仪内置一组激光位移传感器,一组二维激光位移传感器,可对被测物宽度厚度进行实时测量。主要应用于各种热轧钢板在线检测,在线检测和离线检测均可,并能实现自动反馈控制以及与电脑的联机通信。


基本原理

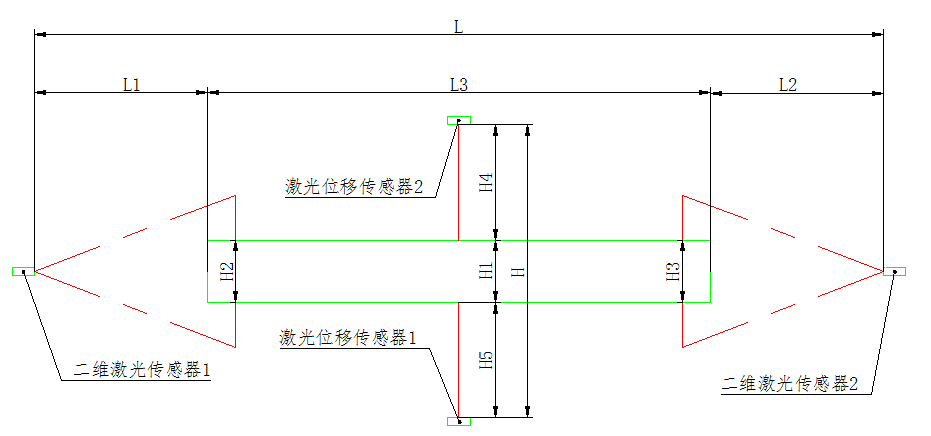

L、H为已知距离,H4、H5、L1、L2测量值。根据已知值和测量值可计算出厚度H1、宽度L3,厚度H2、H3可直接测量得出。


设备组成

LPBKH200.4型测宽测厚仪主要由两个点激光位移传感器、两个二维激光位移传感器、水套、主体、外壳、电器柜、冷水机、内循环散热系统、工控机及电路系统等组成。


设备参数

1、厚度测量范围:6-150mm;宽度测量范围:300-850mm。

2、测厚静态测量精度:±0.10mm;测宽静态测量精度±0.2mm。

3、测厚动态测量精度:±0.2mm;测宽动态测量精度±0.4mm。

4、温度:800~1000℃。

5、速度:3m/s。


主要功能

1、实时、连续、非接触式测量。

2、可实时提供钢带的宽度、摆动、跳动、温度等信息。

3、轧机成品测宽、测厚。

4、测量曲线显示功能。

5、数据和历史记录曲线和列表功能。

6、系统自检、异常报警和排障措施提示功能。

7、自动标定功能。

8、远程监控功能。

9、具备一级PLC及二级数据库接口。

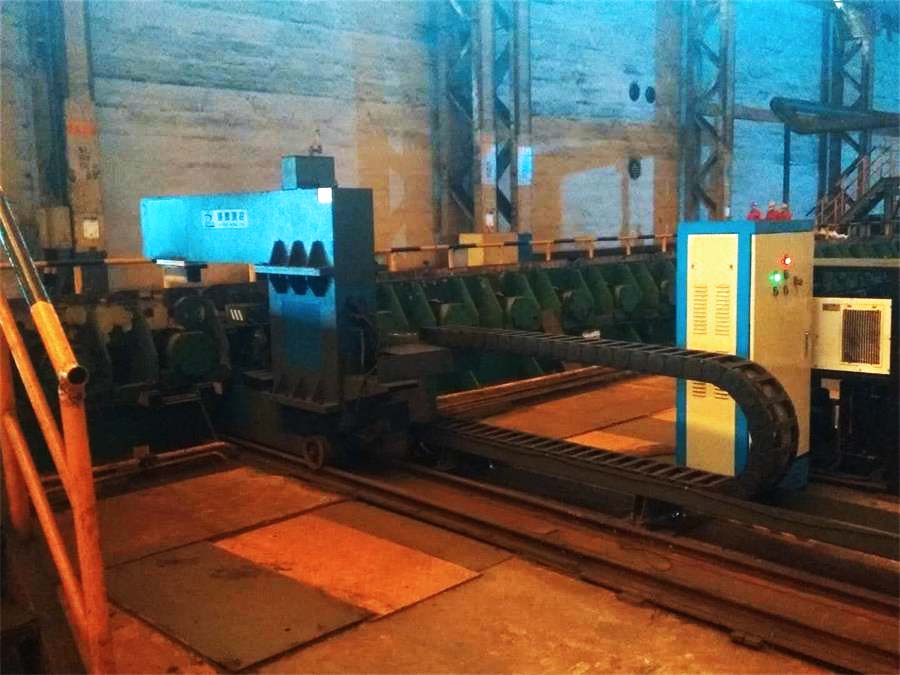

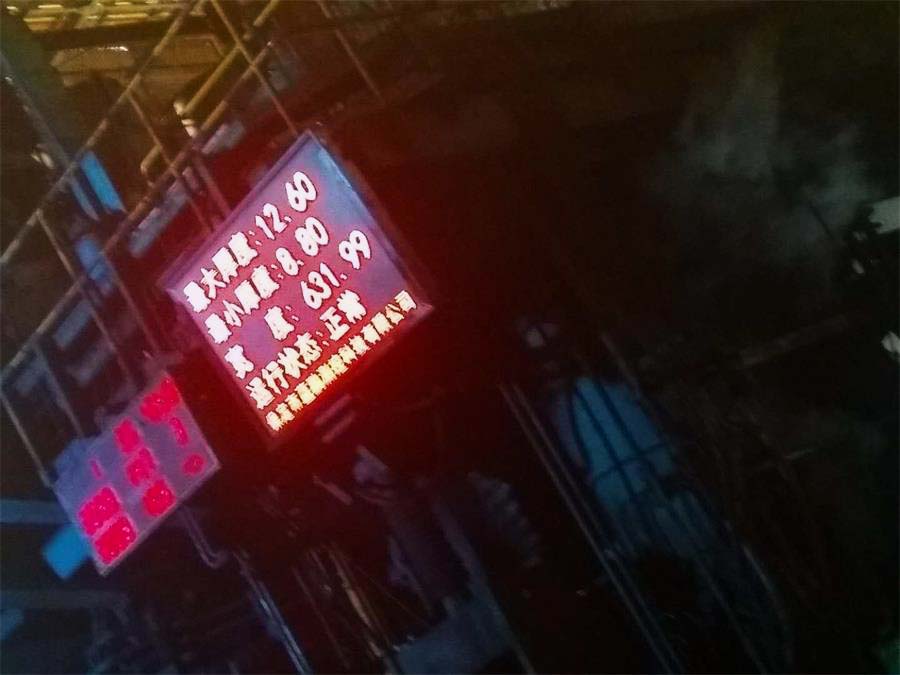

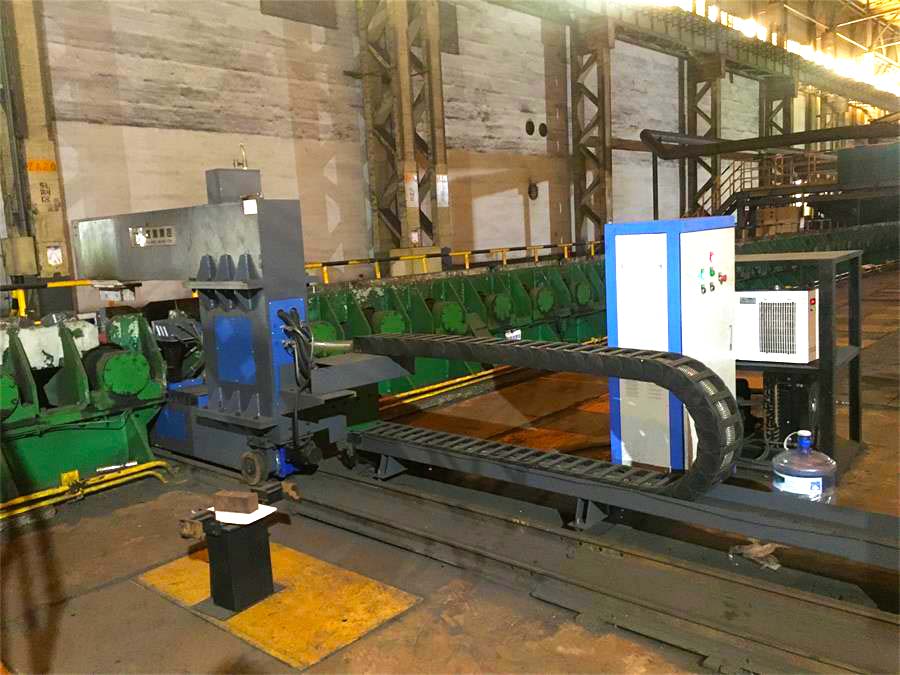

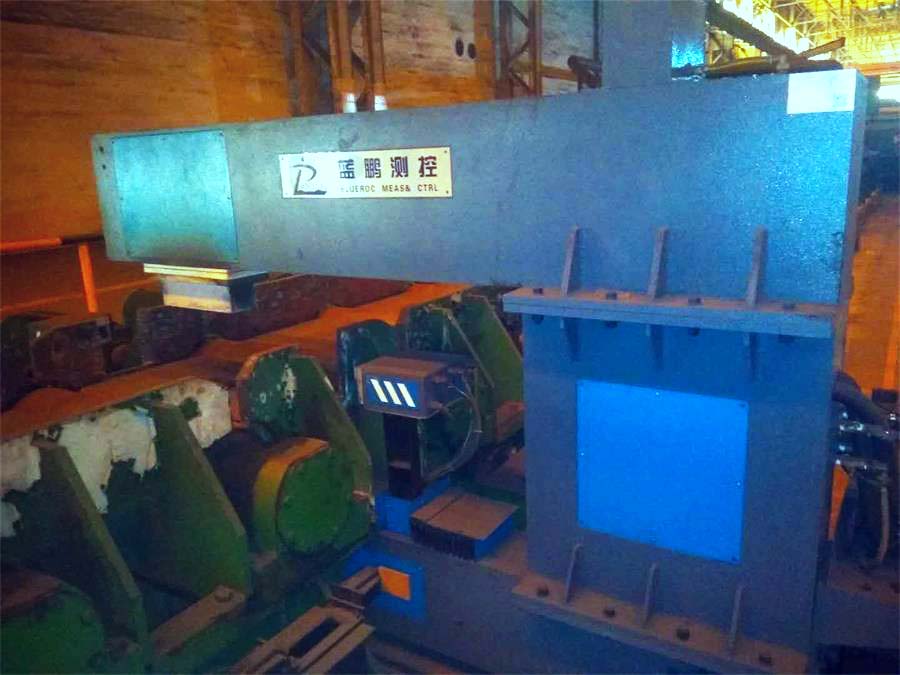

测厚仪现场应用典型实拍照片




测量方法

在打开程序或更换产品型号后,在“通知”栏会出现通知提示,此时电机自动运动。电机运动到位后,可以进行测量。同时,在界面下方,会展示出所选产品型号的相关信息。


开始测量

点击“开始测量”按钮,此时程序自动开始采集钢板数据,实时值栏目部分会实时显示当前位置的厚度、宽度、C值以及设备温度、风压等信息,在将一块钢板数据采集完成,下一块钢板进入测量范围前,统计值部分会显示这块钢板的统计结果。

测宽测厚仪可用于热轧、冷轧的钢板、钢带等多种类型板材的宽厚尺寸检测,在同台仪器上安装有测宽测头与测厚测头,满足两种所需标准的检测,能为厂家提升品质,节约成本,并降低轧钢故障率。
